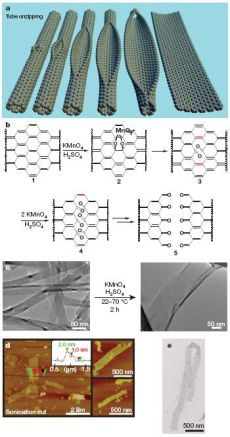

Рис.1. Образование лент графена. a. Схематическое представление процесса «раскрытия» МУНТ. b. Возможный химический механизм превращения МУНТ в наноленты графена. с. TEM-изображения, демонстрирующие превращения МУНТ в графен. d. AFM-изображения некоторых фрагментов нанолент графена. e. SEM-изображения ленты графена на кремниевой подложке.
Рис.2. Пошаговое «раскрытие» МУНТ с образование наноленты графена. a-e. TEM-изображения МУНТ после воздействия подкисленного перманганата калия в количестве: I – 100 масс. %, II – 200 масс. %, III – 300 масс. %, IV – 400 масс. %, V – 500 масс. %. {имеется в виду массовые проценты относительно углеродных нанотрубок} f. Зависимость среднего диаметра МУНТ от степени окисления (раскрытия) нанотрубки. g. Данные ATR-IR спектроскопии. h. Данные РФА.
Рис.3. Восстановление окисленных групп на поверхности нанолент графена. a. TEM-изображение восстановленной с помощью N2H4 наноленты графена. b. Данные UV-Vis спектроскопии водного раствора окисленного (красный) и восстановленного (синий) гидразином графена. с. Данные ATR-IR спектроскопии для исходных МУНТ (чёрный), окисленного графена (красный) и восстановленного графена (синий). d. Данные XPS для окисленного графена (красный) и восстановленного графена (синий).
Рис.4. Полевой транзистор на основе полученного материала графена. a. SEM-изображения устройства. b. Вольтамперная характеристика для устройств на основе графена: окисленного (красный), восстановленного гидразином (синий) и в токе водорода (зелёный). с. AFM-изображение другого устройства на основе двухслойного графена. d. Зависимости тока стока-истока (Isd), напряжения стока-истока (Vds) и напряжения на затворе (Vg) для устройства, указанного в пункте с.

Расстегнем нанотрубку

Ключевые слова:  графен, МУНТ, нанотрубки, УНТ

Опубликовал(а):  Смирнов Евгений Алексеевич

29 апреля 2009

С момента открытия такого удивительного материала как графен (1, 2, 3, 4, 5 и т.д.), было предложено множество способов получения монослоёв графита для применения в самых различных областях науки и техники. Однако и по сей день проблема синтеза графена является одним из основных камней преткновения на пути широкого внедрения данного материала в промышленность.

В работе, опубликованной недавно в Nature профессором Туром, Александром Синицким и другими молодыми исследователями из университета Райса (США), предложено использовать многостенные углеродные нанотрубки (МУНТ) в качестве прекурсора для синтеза лент графена. Идея методики заключается в том, что под действием перманганата калия в серной кислоте при повышенных температурах двойные связи С-С в нанотрубке могут окислиться с образованием кетогрупп, и нанотрубка, подобно zip-застёжке (застежке-молнии), раскрывается (рис.1,2). {Следует отметить, что одностенные углеродные нанотрубки также подходят для данной методики синтеза}. После такого «вскрытия» МУНТ на краях образовавшихся плоскостей графена находятся окисленные группы, присутствие которых может негативно сказаться на проводимости графеновых лент. Для предотвращения этого авторы провели восстановление этих групп гидразином (рис.3) и в токе водорода, после чего применили полученный материал для создания полевого транзистора (рис.4).

Дальнейшее развитие методов получения графена, в том числе и промышленных, в скором будущем позволит создавать более миниатюрные электронные устройства с крайне низким энергопотреблением.




Комментарии
Трусов Л. А., 29 апреля 2009 05:43
ну наконец-то
В смысле, ну наконец-то Саша Синицкий опубликовал еще одну статья в Природе? Наверное, они и еще будут, Тур пишет статьи в Nature, как в свой домашний журнал, да и работы замечательные.
наконец-то перевели...
Что-то я в смятении (увы, доступа к статье нет). Как это "весовой процент > 100%"? Отношение веса перманганата в растворе к весу раствора больше единицы (A>A+B)?


P.S. или это "относительно чего-то"? Как, например, у красителей - в паспорте может быть написано "содержание основного вещества - 180%" (т.е. по отношению к окрашивающей способности образца-эталона, принятой за 100%).
ура ура
Мда...
500% это как-то закруто получается. Типа суспензия марганцовки в оксиде марганца или марганцевой кислоте. Более "300%" смысла не имеет.
Может это означает 5 кратный избыток реагента по отношению к нанотрубкам?
Палии Наталия, 29 апреля 2009 13:33
Наверное, лучше спросить у одного из авторов, Александра Синицкого (?)
"на пять масс перманганата приходится 1 масса воды" - это 5/(5+1)*100 = 83,3 wt%
Или новую размерность концентрации изобрели?
Кстати, авторы использовали раствор не в воде, а в концентрированной серной кислоте - там перманганата практически нет, только оксид Mn(VII).

Или, как подметил Александр Ринатович, это суспензия перманганата в оксиде Mn(VII) (который есть жидкость).
Если кто из авторов разъяснит - будет здорово (когда только доберутся), но может кто из прочитавших статью понял?
"In a typical procedure, MWCNTs (150 mg, 12.5 mequiv. carbon) were suspended in 150 ml of concentrated H2SO4 for 1 h to 12 h. KMnO4 (750 mg, 4.75 mmol) was then added and the mixture allowed to stir for 1 h at room temperature. The reaction was then heated in an oil bath at 55 °C for 30 min."

Это, случаем, не пятикратный ли избыток перманганата имелся в виду? Евгений Алексеевич (мл.), Вы бы хоть читали то, что пишете, перед тем, как публиковаться.
fozgen, 29 апреля 2009 19:27
Судя по подробному описанию пошагового
окисления в конце статьи речь идет о отношении
массы перманганата к массе MWCNT. То есть 5-ти
кратный избыток, как написал Ш.О.Г.
Палии Наталия, 30 апреля 2009 13:34
Александр, спасибо за разъяснения.
Еще раз убедилась, что в NATURE нужно внимательно читать и дополнения - Supplementary Info (которые выложены к статьям только на сайте NATURE.com - и электронная версия статьи получается более полной, чем печатная)
Mayorov Alexander Sergeevich, 25 июня 2009 22:54
Я не химик, поэтому статья почти понравилась. Идея всё-таки до конца не доведена. А как хотелось увидеть первый метод получения нанолент с фиксированным типом границ.
ИМХО Рис. 4 в статье лишний. Правда без него, наверное в журнал бы не приняли.
