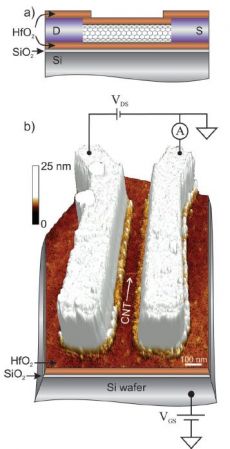

Рис.1. (a) Схематическое представление полевого транзистора на основе одностенной углеродной нанотрубки: D – сток, S – исток. Номинальная толщина слоёв диоксида гафния 20 нм. (b) AFM-изображение созданного полевого транзистора (VGS использовался для измерений).
Рис.2. Петля гистерезиса полевого транзистора, использованного в исследованиях (соотношение токов ON и OFF более 100). На вставке представлена вольтамперограмма устройства в состоянии OFF.
Рис.3. Функционирование элемента памяти на основе полученного полевого транзистора. Процесс записи и стирания информации проводился импульсами длительностью 100 нс. На вставке представлен отдельный импульс.
Рис.4. Длительность работы представленного элемента памяти (10 мс импульсы).
Рис.5. Схематическое представление энергетической диаграммы Si/SiO2/HfO2/CNT/HfO2. (a) Состояние с плоскими зонами. Запрещённая зона УНТ рассчитана для диаметра 1.4 нм. (b и c) Изменение зонной структуры при записи с положительным напряжением на затворе. Туннелирование через УНТ и захват электронов на дефектах диоксида гафния. (d) Зонная структура при стирании информации путём приложения отрицательного напряжения.

Высокоскоростная память на основе УНТ и high-k материалов

Ключевые слова:  FET, flash-память, high-k materials, диоксид гафния, полевой транзистор, УНТ

Опубликовал(а):  Смирнов Евгений Алексеевич

22 февраля 2009

В последнее время многие научные группы занимаются созданием элементной базы для наноэлектроники, в частности полевых транзисторов. Ранее писалось о достижениях в области быстродействия полевых транзисторов на основе углеродных материалов: УНТ (1, 2), графена (1, 2) и фуллеренов. В частности, наилучшие результаты, полученные с УНТ – 50-60 ГГц, а теоретическая зависимость от длины затвора ~130 ГГц/L(мкм), где L – длина затвора. Создание же быстрой flash памяти может значительно увеличить быстродействие компьютеров. До недавнего времени была исследована работа ячеек памяти на основе УНТ лишь со временем записи/стирания информации ~100 микросекунд. Финским учёным удалось ещё больше уменьшить время срабатывания полевых транзисторов, применяемых для создания ячеек памяти, вплоть до 100 нс, и это они, как заверяют, еще не предел.

Авторы работы, недавно опубликованной в NanoLetters, создали полевой транзистор на основе одностенных углеродных нанотрубок (ОУНТ) и "high-k" материале диоксиде гафния, а также исследовали быстродействие и продолжительность работы ячейки памяти на его основе. Схема построения такого полевого транзистора и его AFM-изображение представлены на рисунке 1. На рисунках 2 и 3 представлены данные, свидетельствующие о том, что полученный полевой транзистор вполне пригоден для работы в качестве запоминающего устройства. На рисунке 4 приведён график зависимости тока (IDS) от количества циклов перезаписи: созданное устройство выдерживает около 18000 таких циклов, что с точки зрения уже существующих flash накопителей не так уж и много, но работа по улучшению микроструктуры high-k материала может решить данную проблему. При этом время жизни «записанной» информации составляет около 104 секунд. Учёные также предложили модель, согласно которой происходит запись и стирание информации с данного полевого транзистора (рис.5).

Финские исследователи надеются, что продолжение работы по данной тематике позволит в самое ближайшее время создать такие запоминающие устройства, которые по своим характеристикам (в частности, по долговечности) обойдут современные промышленные аналоги.
