Рис.1. Структура метаматериалов. a) Гипотетический трёхмерный массив протяжённых резонаторов типа «разрезное кольцо». Предложенный процесс позволяет получать аналогичный массив лишь с полным металлическим контактом между соседними резонаторами. b) Планарная структура резонаторов подобного типа: полимер – серый, оксид кремния – синий, серебро – тёмно серый на поверхности.
Рис.2. SEM-изображения полученных структур. a) Реальная структура, схема которой представлена на рисунке 1b. b) Трёхмерная структура, состоящая из «брусков». Серебро покрывает бруски со всех сторон.

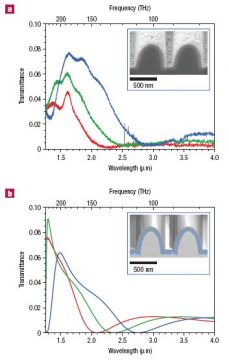

Рис.3. Спектр отражения при нормальном падении света. a) Экспериментальные данные. b) Теоретический расчёт. Поляризация падающего света перпендикулярна желобкам, изображённым на рисунке 1b и 2а. Вставки представляют собой реальный материал и теоретическую модель. Высота d структуры, изображенной на рисунке 1b: 580 нм (красный), 640 нм (зелёный) и 740 нм (синий), ширина w: 590, 570 и 500 нм, соответственно.
Рис.4. Параметры метаматериалов. Реальная и мнимая часть: a) диэлектрическая проницаемость, b) магнитная проницаемость, c) Параметр бианизотропии, d) Коэффициент преломления. Необычные свойства проявляются при частотах около 100 ТГц. Параметры относятся к образцы с d=740 нм.
Рис.5. Уравнения Максвелла. n2=εμ-ξ2, ε и μ – соответствующие размерные константы, с0 – скорость света в вакууме.

Трёхмерные фотонные метаматериалы

Ключевые слова:  ALD, CVD, лазерная печать, метаматериал, наноструктура, нанотехнологии

Опубликовал(а):  Смирнов Евгений Алексеевич

02 июня 2008

Метаматериалы представляют собой искусственные композитные материалы, созданные руками человека и обладающие множеством, казалось бы, удивительных свойств (например, отрицательным коэффициентом преломления света). Большинство фотонных метаматериалов изготавливаются с помощью электронно-лучевой литографии и испарения металлических плёнок, которые приводят к образованию двумерных структур. Однако метод нанесения 4, 5 и более слоёв может быть использован для создания трёхмерных структур.

Авторы работы предложили использовать метод непосредственного формирования рисунка лазерным лучом на поверхности фоторезистивного материала с последующим осаждением из газовой фазы атомов серебра и образования тонкой плёнки серебра на поверхности «подложки». Учёные выбрали для своих опытов серебро, так как тонкие пёнки Ag обладают высокой проводимостью при постоянной токе и наименьшими потерями при частотах электромагнитных волн оптического диапазона. Учёным удалось создать одномерный массив из резонаторов типа «разрезное кольцо» (рис.1, 2) и исследовать некоторые оптические свойства (рис.3, 4).

Теоретический расчёт позволил подтвердить экспериментальные данные (рис.3). Небольшие различия между теоретическими и экспериментальными данными учёные объясняют экспериментальными погрешностями и не идеальностью условий.

В упрощенном виде уравнения Максвелла могут быть записаны так, как представлено на рисунке 5. ε в элементах главной диагонали матрицы описывает возбуждение электрических диполей электрической компонентой падающей электромагнитной волны, а μ – возбуждение магнитных диполей магнитной компонентой. Бианизотропный параметр ξ, стоящей на не диагональных элементах матрицы описывает возбуждение магнитных диполей электрической компонентой набегающей электромагнитной волны и наоборот. Потери в математериалах (рис.4) описываются отношением реальной и мнимой частей коэффициента преломления (n). Это отношение достигает в максимуме 5.

Учёные уверены, что их дальнейшие исследования в этой области подстегнут разработку некоторой теоретической базы для дальнейшего исследования подобного рода материалов в трёхмерном пространстве. Они надеются, что созданный ими подход для быстрого создания фотонных метаматериалов в скором будущем станет наиболее простым и успешным методом.
