Взгляд изнутри: RFID и другие метки

Ключевые слова:  RFID, Взгляд изнутри, Железо, Метки, периодика

Автор(ы): Смирнов Евгений Алексеевич

Опубликовал(а):  Доронин Федор Александрович

10 декабря 2012

Let the skyfall
When it crumbles,
We will stand tall
And face it all...

Прошло достаточно много времени с момента публикации последней статьи из всем полюбившейся (по крайней мере, я на это очень надеюсь) серии «Взгляд изнутри» — больше полугода. Не то, чтобы не было, о чём написать или рассказать, просто одолели дела, которые станут предметом одной из следующих моих статей на Хабре (надеюсь, что её не отправят в утиль, так как посвящена она будет не совсем ИТ-тематике). А пока есть свободная минуточка, давайте разберёмся, что же такое RFID (Radio-frequency identification) – к ним примкнут более простые метки – или как один небольшой шаг в технологиях круто изменил жизнь миллионов и даже миллиардов людей по всему миру.

Предисловие


Сразу хотелось бы оговориться.

Перед началом работы над этой статьёй, я очень надеялся, что по микрофотографиям, а особенно по оптике, информации, найденной на просторах Интернета, и некоторому багажу знаний от прошлых публикаций удастся определить, где и какие элементы микросхемы находятся. Хотя бы на «бытовом» уровне: мол, вот это — память, вот это — схема питания, а вот тут происходит обработка информации. Действительно, казалось бы, RFID – простейшее устройство, самый простейший «компьютер», который только можно придумать…

Однако жизнь внесла свои коррективы и всё, что удалось мне найти: общая схема устройства нового поколения меток, фотографии того, как, например, должна выглядеть память – даже не знаю, почему я не уделил этому внимание в статье про RAM (может быть ещё представится возможность исправиться?!), ну и скандалы-интриги-разоблачения процессоров A5 от chipworks.

Часть теоретическая


По традиции начнём с некоторой вводной части.

RFID


История технологии радиочастотного распознавания – пожалуй, именно так можно назвать все мыслимые и немыслимые варианты RFID (radio-frequency identification) – уходит своими корнями в 40-ые года XX века, когда в СССР, Европе и США активно велись разработки вообще любых видов электронной техники.

В то время, любое изделие, работающее на электричестве, было всё ещё в диковинку, так что перед учёными лежало не паханое поле: куда не ткни, как в Черноземье, черенок от лопаты – вырастет дерево. Судите сами: свои законы Максвелл предложил всего-навсего полвека назад (в 1884 году). А теории на основе этих уравнений стали появляться спустя 2-3 десятилетия (между 1900 и 1914), в том числе и теории радиоволн (от их открытия, до моделей модуляции сигнала и т.д.). Плюс подготовка и ведение второй мировой войны наложили свой отпечаток на данную область.

В результате к концу 40-х годов были разработаны системы распознавания «свой-чужой», которые были несколько побольше, чем описанные в данной статье, но работали фактически по тому же принципу, что и современные RFID-метки.

Первая демонстрация близких к современных RFID была проведена в 1973 году в Исследовательской Лаборатории Лос Аламоса, а один из первых патентов на подобного рода систему идентификации получен спустя десятилетие – в 1983 году. Более подробно с историей RFID можно ознакомиться на Wiki и некоторых других сайтах (1 и 2).

Статья на английском мне нравится больше, из неё можно подчерпнуть массу полезной информации по использованию, стоимости производства, стандартам и т.д. и т.п.

В принципе, любая RFID метка состоит из двух основных компонентов – антенны и микрочипа. Антенна нужна для улавливания электромагнитных волн передатчика (или считывателя), превращения их:
а) в сигнал,
б) в электроэнергию для питания самого чипа, т.е. выполнения некоторых операций, и
в) передачи ответного сигнала.

Это в случае пассивных меток. Обычно такие метки относительно «просты» в изготовлении и используются в основном в картах идентификации, когда расстояние между меткой и передатчиком минимально. Самый простой пример, который будет подробно ниже разобран – карта метро, которой точно каждый день пользуется – даже подумать страшно – несколько миллионов человек только в Москве.


Красивая картинка, иллюстрирующая распределение электромагнитного поля в антеннах считывателя и самой карты (Источник)

Активные метки за счёт встроенной батарейки имеют существенно больший радиус работы, габариты, более сложную «начинку» (можно дополнить метку термометром, гигрометром, да хоть целый чип GPS-позиционирования) и соответствующую цену.

Классифицировать метки можно по-разному: по рабочей частоте (LF – низкочастотные ~130КГц, HF – высокочастотные ~14MГц и UHF – ультравысокочастотные ~900МГц), по типу памяти внутри метки (только чтение, однократно записываемая и многократно записываемая). Кстати, так любимый всеми производителями и продвигаемый NFC относится к HF диапазону, который имеет ряд хорошо известных проблем.

Пожалуй, на этом мы закончим с теорией RFID, тем более, что она, как мне кажется несколько скучновата, а кому интересны самые пикантные подробности из жизни RFID-меток – добро пожаловать!)

Прочие метки


К сожалению, стоимость RFID-меток по сравнению с другими видами идентификации довольно высока, поэтому, например, продукты питания и прочие «ходовые» товары мы по-прежнему покупаем с помощью баркодов (или штрих-кодов), иногда QR-кодов, а защиту от краж обеспечивают так называемые противокражные метки (или EAS – electronic article surveillance)

Самых распространённых три вида (все фото взяты с Wiki):


- электромагнитные системы (обычно используются при продаже книг, их вклеивают где-нибудь между страниц у корешка)

- акустомагнитные системы

- радиочастотные системы (обычно ими, или их аналогами в пластике с защёлкой снабжают одежду и бутылки элитного алкоголя, например)

Впереди нас ждёт много чудных открытий, подчас совершенно неожиданных и конечно же hard geek porn в формате HD!

Если кому-то показалось мало теории, добро пожаловать на данный англоязычный сайт.

Часть практическая


Итак, какие метки удалось найти в окружающем нас мире:


Левый столбец сверху вниз: карта московского метро, проездной аэроэкспресс, пластиковая карта для прохода в здание, RFID-метка, представленная компанией Перекрёсток на выставке РосНаноФорум-2011. Правый столбец сверху вниз: радиочастотная EAS-метка, акустомагнитная EAS-метка, бонусный билет на общественный транспорт Москвы с магнитной полосой, RFID-карта посетителя РосНаноФорума содержит даже две метки.

Первой заявлена карточка московского метрополитена – приступим.

В круге первом. Билет московского метрополитена


Сначала вымачиваем карту в обычной воде, чтобы удалить бумажные слои, скрывающие самое сердце данной «метки».


Раздетая карта московского метрополитена

Теперь аккуратненько посмотрим на неё при небольшом увеличении в оптический микроскоп:

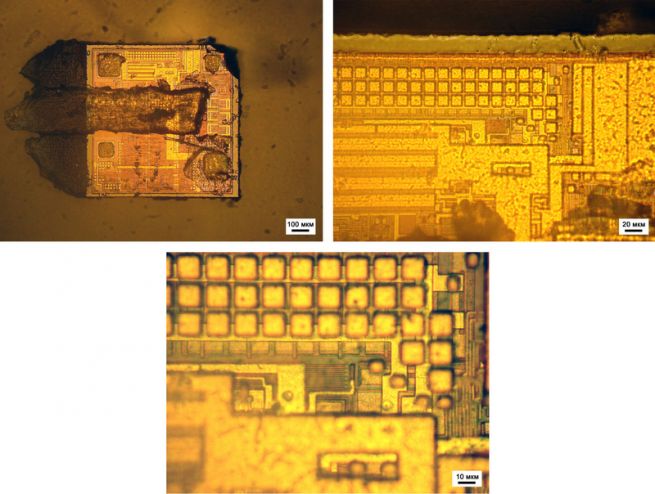

Микрофотографии чипа карты для прохода в московский метрополитен

Чип закреплён довольно основательно и хочу обратить внимание, что все 4 «ноги» присоединены к антенне – это нам пригодится далее для сравнения с другой RFID-меткой. Сложив пластиковую основу пополам в месте, где находится чип, и слегка покачав из стороны в сторону, он легко высвобождается. В итоге имеем чип размером с игольчатое ушко:


Оптические микрофотографии чипа сразу после отделения от антенны

Что ж, поиграемся с фокусом:


Изменение положения фокуса с нижнего слоя на верхний

В своей статье, посвящённой «вскрытию» чипов коллега BarsMonster использовал горячую кислоту для выжигания всякой органики на поверхности чипов. Я был с ними чуть более ласков и кипятил в ацетоне (с обратным холодильником, конечно).

NB! Крайне не советую все эти садо-мазохистические действия повторять дома. У BarsMonster есть «полигон», у меня – вытяжной шкаф в лаборатории.

Вуаля, поверхность очищена, последний слой металлизации не пострадал, а рядом лежит та самая полимерная «кожура»:


Очищенный чип и полимерная основа, которая крепко удерживает чип на пластиковой карте

Теперь попробуем заняться травлением. Пространство между контактами и слоями металлизации должно быть разделено диэлектриком, например, аморфным диоксидом кремния. Следовательно, для травления возьмём плавиковую кислоту или HF. Приготовим не сильно концентрированный раствор и приступим.

После выдержки в течение 1 минуты в данном растворе вооружённым электронным микроскопом глазом трудно заметить какие-либо значительные изменения:


Микрофотографии травления чипа в HF через 1 минуту

Кстати, очень показательное фото. На нём хорошо проявляется эффект зарядки и по такому контрасту (заряжается/не заряжается) можно с лёгкостью отличать отдельные частицы микросхемы друг от друга.

Увеличим время ещё на 2 минуты. Так как в ходе травления желательно слегка перемешивать раствор, чтобы травление было более-менее равномерным, то сначала «отлетают» самые тяжёлые части:


Микрофотография площадки для крепления к антенне, оторванной от чипа


Взглянем под другим углом

А вот и само место крепления площадок. Кое-где штырьки вырваны, а кое-где остались нетронутыми:



О размерах. Толщина металлического напыления в чипе может составлять от 20-30 нм до 100-150 нм, при этом расстояние между слоями металлизации, судя по представленным выше фотографиям, составляет около 950 нм. Получается, что очень тонкие и напряжённые (это связано с условиями нанесения данных проводников) «плёнки» металлов стоят на массивных «бочка», поэтому, когда кислота разъедает несущую основу – диоксида кремния, то плёнки стараются снять напряжение, а массивные контакты между слоями металлизации «падают» на освободившееся пространство под ними. Именно размеры элементов и некоторые ограничения экспериментов не позволяют аккуратно вытравить диэлектрик и посмотреть 3D-сетку проводников между отдельными элементами чипа.

Иногда наука превращается немного в искусство, например, таким образом:


Наноскамеечка…

Выдержим ещё пару минут в плавиковой кислоте (суммарно уже 5 мин). Пейзаж начинает разительно меняться – всё больше частей покидают свои места. Наступает анархия:


Общий вид на чип после суммарно 5 минут травления

По мимо всего прочего, мы выдерживаем чип в кислоте, а значит, хотим мы этого или нет, но металл будет взаимодействовать с кислотой, постепенно растворяясь. Как было показано в статье про матрицы фотоаппаратов с помощью EDX-анализа, производители крайне не любят раскошеливаться на золото и используют более дешёвый алюминий. Казалось бы, что на поверхности такого металла должна формироваться оксидная плёнка, однако, из-за технологии производства внутри чипа находится практически чистый алюминий.



Через ещё 2 минуты выдерживания в кислоте начинает проявляться другая особенность процесса травления – равномерность. Удаляется постепенно слой за слоем одинаково по всей поверхности, а это значит, что места, где контактируют два слоя металлизации, протравливаются так же, как остальная поверхность. В результате мы имеем «бублики» вокруг контактов:


«Бублики» вокруг контактов между слоями металлизации

Другое наглядное тому доказательство – «выбитые» целые контактные группы:


Выкорчёвываем контактные группы…

Растворитель проникает вовнутрь этих дырок, как мы помним чуть-чуть подрастворяет металл и вытравливает пространство по отдельным слоям металлизации – примерно так:

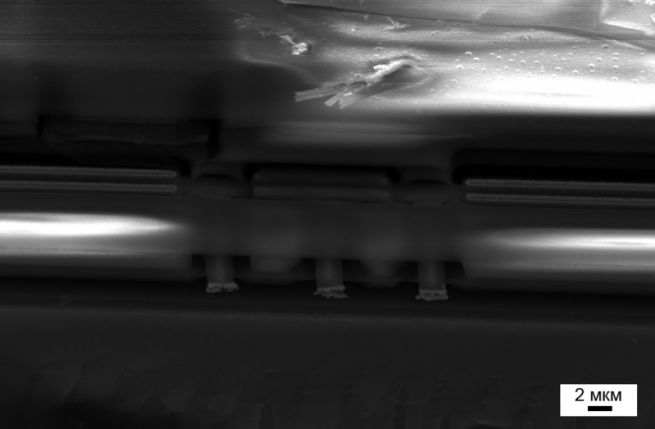

Микрофотография протравленного чипа, демонстрирующая два отдельных диэлектрика с полостью между ними


С другого ракурса, чтобы не оставалось сомнений, – это действительно два разных слоя диоксида кремния, а под, между, над и вокруг них — слои металлизации

Другое забавное открытие – три вывода, которые, по всей видимости, при тестировании чипов на пластине после окончания производственного цикла для отбраковки:


Три «тестовых» вывода с чипа

Так как после выставки на Фестивале Науки 2012 в здании Фундаментальной Библиотеки МГУ, тянет на искусство, то не могу себе отказать в удовольствии поделиться с вами нанотетрисом:


Поиграем в тетрис?

И нанесём решительный удар по данному чипу, поместив его в раствор для травления ещё на 7 минут (итого, 14 минут с начала эксперимента, которые растянулись практически на целый день работы;) ). На поверхности остался лишь первый слой металлизации, за ним уже начинаются стоки, истоки и затворы:


Во всём беспорядке можно найти и порядок – чем вам последняя фотография не новая эмблема для Хабра?


Первый, основной слой металлизации, за которым только транзисторы…

Что ж, взглянем в ретроспективном виде на то, какой путь мы проделали в деле травления чипа:


Общие микрофотографии, иллюстрирующие ход процесса травления

Ах, да, я же обещал geek porno в формате HD. Благодарим за это BarsMonster и его длиннофокусный микроскоп:


Картинка кликабельна — HD

Теперь немного интриг.

Ходят слухи, что Микрон разрабатывает и производит чипы для московского метро собственного силам по сходной технологии Mifare (как минимум, различается крепление к антенне – ножки другой формы). 22 августа BarsMonster без объявления войны и вероломно направил обращение в Микрон за разъяснениями, можно ли где-то в принципе увидеть данный чип, к 3.11 ответа не поступило. Один из журналистов (а именно, Александр Эрлих) на форуме IXBT тоже собирался уточнить данную информацию у представителей Микрона, но на данный момент воз и ныне там, то есть официальные представители Микрон уклоняются от ответа на прямо поставленный вопрос.

Рассмотренный выше билет, по всей видимости, изготовлен (или только смонтирован на антенну?) на предприятии Микрон (г. Зеленоград) — см. ссылки ниже — по технологии известной в RFID-кругах фирмы NXP, о чём собственно недвусмысленно намекают 3 огромные буквы и год выпуска технологии (а может и год производства) на верхнем слое металлизации чипа. Если полагать, что 2009 относится к году запуска технологии, а аббревиатуру CUL1V2 расшифровать как Circuit ULtralite 1 Version 2 (данное предположение также подтверждается этой новостью), то на сайте NXP можно найти подробное описание данных чипов (последние две строки в списке)

Кстати, в прошлом году для участников Интернет-олимпиады по Нанотехнологиям была организована экскурсия на завод Микрон (фото- и видеоотчёты), поэтому говорить, что там оборудование простаивает смысла нет, но и заявление «дядечки в белом халате», что производят они метки по стандартам 70 нм, я бы поставил под сомнение…

Согласно статистике, собранной BarsMonster после анализа чипов 109 билетов метро (довольно репрезентативная выборка), согласно нормальному распределению шансы найти «необычный» билет ~109^1/2 или около 10%, но они тают с каждым вскрытым билетиком…

На сайте англоязычной Wiki есть прелестная статья, посвящённая Mifare, где представлен не полный, но довольно обширный список того, где и какие типы данных меток используются.

В круге втором. Билет Аэроэкспресса


На очереди билет, которым пользуются многие, отправляясь в другие города нашей необъятной Родины или за рубеж через воздушные ворота Москвы, Сочи или Владивостока (по-моему, только в этих трёх городах нынче есть Аэроэкспресс).

Так как чип практически ничем не отличается от Mifare, который используется в московском метро, то начнём с hardcore:


Фокус на первом слое металлизации (Картинка кликабельна — HD)


Фокус на последнем слое металлизации (Картинка кликабельна — HD)

Внимательный взгляд уже приметил главное отличие двух чипов Mifare – надпись Philips2001. В самом деле, в далёком 1998 году компания Philips купила американского производителя микроэлектроники – Mikron (не путать с нашим, зеленоградским Микроном). А в 2006 году от Philips отпочковалась компания NXP.

Также несложно заметить пометку CLU1V1C, что, исходя из вышеописанного, означает Circuit ULtralite 1 Version 1C. То есть эта метка является предшественницей Mifare, используемой московским метрополитеном, а, следовательно, совместима с ней по основным параметрам. Однако, как и в предыдущем случае 2001 – это указание на год разработки и внедрения технологии или год производства. Странно, что Аэроэкспресс использует устаревшие метки…

В круге третьем. Пластиковая карта


Как-то раз, решил я одной своей знакомой показать статьи и фотографии на Хабрахабре. После чего спросил, а есть ли у неё какая-нибудь ненужная карта для следующей статьи про RFID. Она к тому времени как раз перебралась учиться в EPFL и подарила мне карточку, по которой осуществляется проход в одно из зданий МГУ. Карта, соответственно, без какой-либо маркировки, и я даже не уверен, что на ней записано хоть что-то, кроме обычно ключа для прохода в здание.
Карточка полностью пластиковая, поэтому сразу кладём её в ацетон буквально на пару десятков минут:


Принимаем ацетоновые ванны

Внутри всё довольно стандартно – антенна да чип, правда, он оказался на маленьком кусочке текстолита. К сожалению, без каких-либо опознавательных знаков – типичный китайский noname. Единственное, что можно узнать об этом чипе и карте, что они изготовлены/относятся к некоторому стандарту TK41. Таких карт полно на распродажах типа ali-baba и dealextreme.


Картинка кликабельна — HD

В круге четвёртом. Перекрёсток


Далее я хочу рассмотреть две метки, представленные на выставке РосНаноФорум 2011. Первую из них представили с большим пафосом, сказав, что это чуть ли не панацея от воров и краж в магазинах. Да и вообще, данная метка позволит полностью перевести магазины на самообслуживание. К сожалению, эффективный менеджер оказался чуть более, чем полностью некомпетентен в вопросах школьной физики. И после предложение проверить эффективность его и метки с помощью сильного магнита, приложенного к метке, быстро замял тему…

После пары покупок в SmartShop, у меня в распоряжении осталось несколько меток. Очистив одну из них от клея и белого защитного слоя видим следующее:


Новая метка сети магазинов «Перекрёсток»

Поступаем так же как и Mifare аккуратно отсоединяем от полимерной основы и антенны и кладём на столик оптического микроскопа:


Оптические микрофотографии метки, предполагаемой к использованию в SmartShop

По счастливой случайности (то ли клей подкачал, то ли так задумано), метку удалось оторвать от основы быстро, а поверхность её осталась без каких-либо следов клея. Хотелось бы обратить внимание, что если у Mifare все 4 контакта прикреплены к антенне (по 2 контакта на каждый её конец), то здесь мы видим, что два контакта присоединены к двум небольших площадкам, которые не контактирую с антенной.

Немножко поиграем с фокусом в разных частях метки:


Меняем фокусировку…


Максимальное увеличение оптического микроскопа

На последнем фото слева вверху, по всей видимости, запечатлён модуль EEPROM памяти, так как он занимает около трети поверхности чипа и имеет «регулярную» структуру.


Картинка кликабельна — HD

Данный производитель меток усиленно скрывает их происхождение. Согласитесь, размер это ремарки «Р5 Alien» в разы меньше, чем надпись «NXP» или «Philips». Мне это напоминает лёгкий троллинг со стороны Samsung, который был замечен ребятами из chipworks после вскрытия Galaxy S и назван «silicon art»:



Но вернёмся к нашей метке. Поиски в Интернете привели к двум сайтам – Wiki и самого производителяAlien Tech. Немного побродив по сайту компании, очень быстро находится тип метки — Higgs 3 и полнаяспецификация на него.

Higgs 3 относится к стандарту EPC gen2. Подробнее всегда можно ознакомится на тут.

В круге пятом. Метки, использованные в бейджах РосНаноФорума


На сладкое я приберёг метки, которые были использованы для идентификации на РосНаноФорум в 2011 году. Как видно из представленной ниже фотографии, бейджик не простой, а имеет две метки – одна на виду (узкая в самом низу), а вторая спрятана внутри.



К сожалению, большая метка – обычный Mifare, абсолютно такой же, какой используется в московском метрополитене, а вот маленькая – несколько отличается от всего, что мы видели ранее:


Картинка кликабельна — HD

Это RFID-метка от NXP, но другого стандарта, нежели Mifare и гораздо меньше, и выпущена в 2007 году. Название, которое читается справа – t5(S?)L35(S?)10V0(O?)E. Но расшифровать его не получилось…

Бонус


1. Да, мы совсем забыли про магнитную карту, используемую для оплаты проезда в общественном транспорте г.Москвы – исправляюсь:



Светлыми точками на нижней фотографии могут быть как раз частицы магнитного материала, используемого для записи информации на карту.

2. Два слова о NFC. Летом вышла довольно интересная статья о развитие NFC в России, правда, на частоте 2,4 МГц.

PS: Автор выражает благодарность пользователю BarsMonster, которого, кстати, ещё можно поздравить и с успешным переводом статьи на английский язык, что Вашему покорному слуге ещё только предстоит сделать… а их ещё с десяток – OMG!

PPS: Не так давно была опубликована статья на сайте 3DNews, посвящённая изучению дисплеев различных топовых и не очень устройств. Если ещё не решились с выбором смартфона — то вам точно сюда


В статье использованы материалы: habrahabr.ru
