Определение площади поверхности, занимаемой тонким покрытием

Ключевые слова:  АСМ, золото, наноструктура, периодика, ПЭТФ, СЗМ, тонкое покрытие, Фемтоскан

Автор(ы): Большакова Анастасия Владимировна

Опубликовал(а):  Большакова Анастасия Владимировна

18 апреля 2012

Если ваш образец представляет собой однородную подложку с неравномерным покрытием, то мои советы по обработке микроскопических данных подобных образцов, могут быть вам весьма полезными.

В качестве образца использовали сто микронную пленку с тонким золотым покрытием. Пленку с покрытием растянули при комнатной температуре на 50%. При таких степенях деформации тонкое металлическое покрытие разрушилось, а лавсановая подложка осталась целой [А. Л. Волынский, Д. А. Панчук, А. В. Большакова, Л. М. Ярышева, Н. Ф. Бакеев , "СТРУКТУРА И СВОЙСТВА НАНОМЕТРОВЫХ ПОКРЫТИЙ, НАНЕСЕННЫХ НА ПОЛИМЕРЫ" // КОЛЛОИДНЫЙ ЖУРНАЛ, 2011, 73 (5), 579 - 598].

Помимо измерений ширины и длины фрагментов разрушения металлического слоя, можно попробовать оценить соотношение площадей, занимаемой «чистым» полимером и полимером с покрытием.

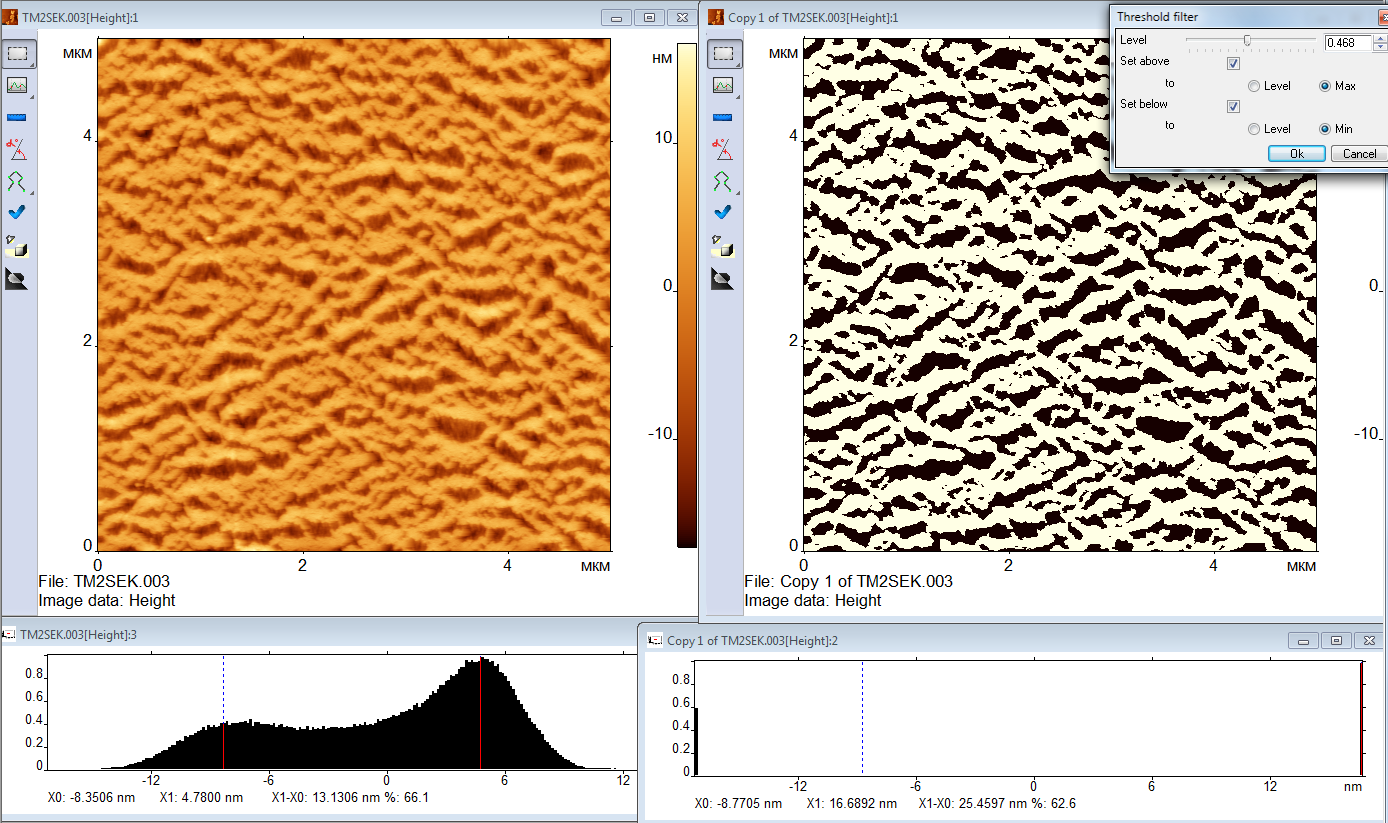

Это очень просто сделать в программе «ФемтоСкан Онлайн», используя функцию пороговой фильтрации. Из рисунка видно, что это соотношение получилось равным 60% к 40% (металл к полимеру).

А теперь обо всех необходимых шагах более подробно.

Первое что необходимо сделать – это открыть файл и произвести над ним
стандартную предварительную обработку – усреднить строки, вычесть средний наклон или сделать выравнивание макрорельефа (например, сделав выравнивание
сплайном
).

Теперь нужно сделать копию обработанного файла. Работать будем с копией, а на исходный файл будем смотреть для сравнения фильтрованного изображения с оригиналом.

К копии файла применим пороговую фильтрацию .

Появится диалоговое окно, в котором можно задать необходимый пороговый уровень. В случае с равномерной подложкой и тонким равномерным слоем, удобно установить значение во всех точках, превышающих максимальный уровень на максимальное значение высоты, а во всех точках, меньше установленного уровня установить значение, равное минимальному значению высоты (нужно поставить галочки в соответствующих окошках). В этом случае фильтрованное изображение будет двуцветным.


Правильно выбрать установленный уровень нам поможет сравнение фильтрованного изображения с исходным – нужно добиться максимального соответствия между исходным и фильтрованным изображениями.

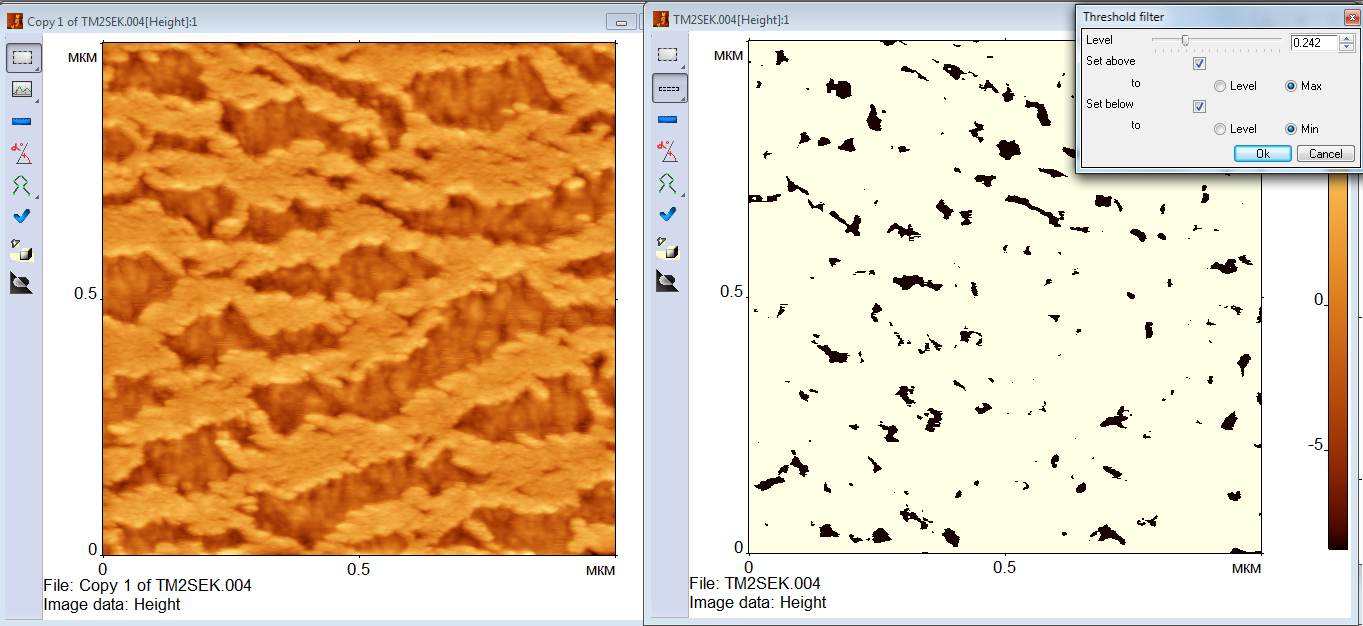

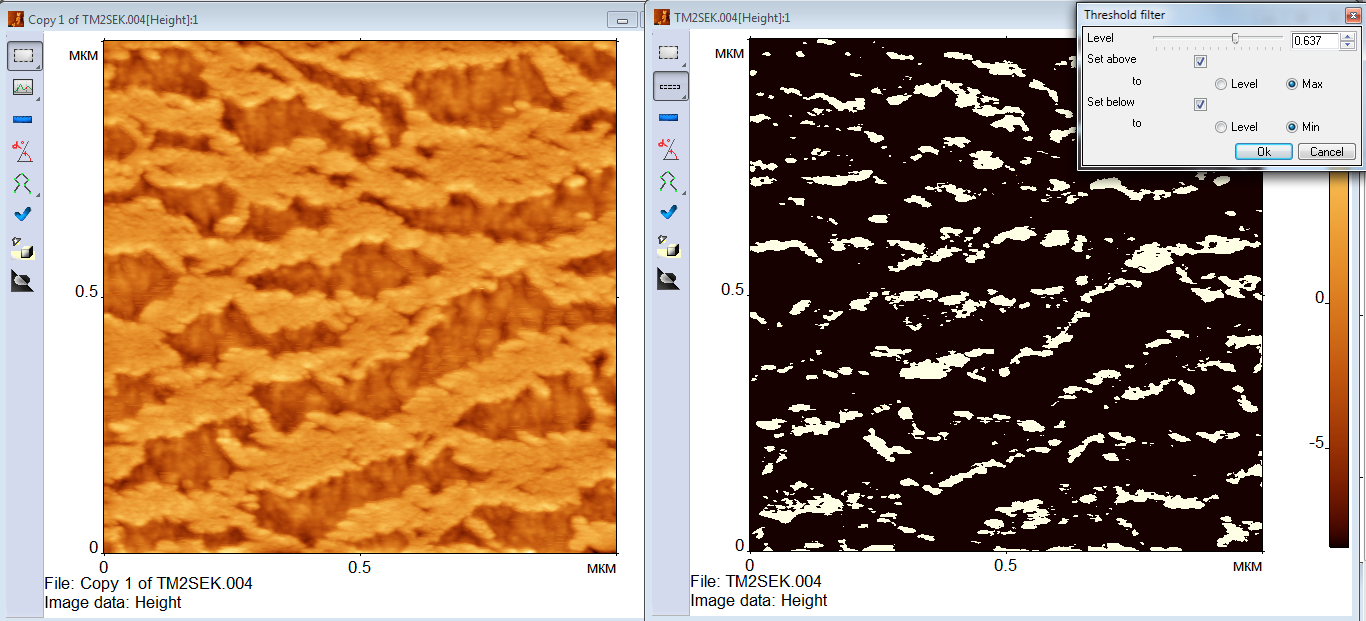

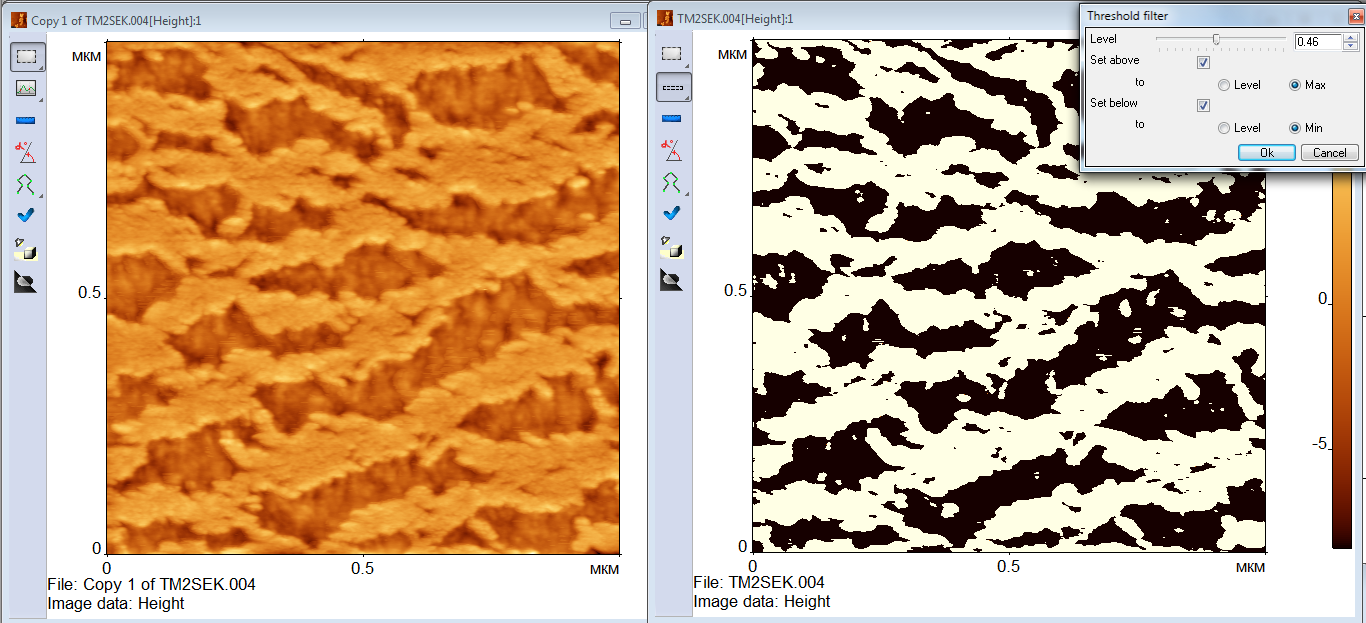

На рисунке представлены исходное изображение и изображение после пороговой фильтрации при различных выбранных уровнях порога фильтрации.

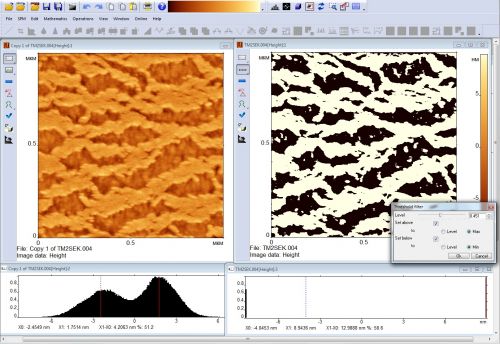

Если применить функцию построения гистограммы с фильтрованного изображения, то мы сможем определить, какую в процентном отношении площадь занимает металлическое покрытие.

Для этого нужно переместить правый бегунок гистограммы в крайнее правое положение, что соответствует большим высотам.

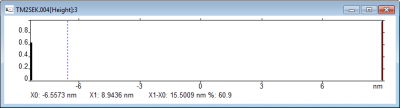

Проценты на гистограмме показывают, сколько точек изображения имеют высоту в выбранном диапазоне (между бегунками). Но после пороговой фильтрации у нас осталось только две высоты – максимальная и минимальная, поэтому в этом случае выбирая максимальный диапазон, мы в одно движение мышки получаем процентное соотношение площади поверхности, которую занимает металлическое покрытие. Таким образом, в нашем случае, из рисунка мы определяем, что тонкое металлическое покрытие занимает 60% площади поверхности образца.

А теперь вспомним, что мы растянули нашу пленку на 50%, то есть в предположении, что металл не удлиняется при растяжении, у нас должно было получиться, что 66% поверхности относится к металлу, и 33% к чистому полимеру. Сравнивая с нашим измеренным результатом, можно говорить о хорошей степени соответствия расчетных и измеренных характеристик образца.

Чтобы увеличить точность измерений необходимо брать большой кадр, и более аккуратно выбирать уровень пороговой фильтрации.



Средний балл: 10.0 (голосов 2)




Комментарии
Chutko Vladimir, 25 апреля 2012 12:27
Подобные задачи решаются просто:

1. Печатается микрофотография поверхности, измеряется ее площадь (фотографии. т.е длину Х ширину), фотография взвешивается.
2. Из фотографии ножницами маникюрными вырезаются участки интересующей площади. Вырезанные кусочки взвешиваются.
3. Площадь вырезанных участков = площадь исходной фотографии Х вес вырезанных участков : начальный вес фотографии.

Докомпьютерная, очень быстрая, особено при необходимости работы с большим числом изображений, и очень точная методика. Не требует специального образования и опыта работы. Наиболее хорошо с задачей справляются дети старшей группы детского сада. Их, кстати, обычно и привлекают для выполнения самого трудоемкого п.2.
Взвешивать долго Тут все делается за 5 секунд.
Chutko Vladimir, 29 апреля 2012 05:16
Насчет 5 секунд я несколько сомневаюсь . Потом все эти фильтрации, усреднения... Фотошоп напоминает, а с фотошопом, как известно, можно получить любые графические результаты . А самое главное - старый описанный мной метод намного безопаснее. Поскольку, когда я зашел на сайт по ссылке и попытался узнать цену продукта, кликнув Buy Now!, мой МакАфи немедлено перекрыл доступ к сайту, предупредив, что это Dangerous Site и данный ресурс оценивается им как рискованный... .
Мой МакАфи так не делает ))) http://www.n...ducts_id=28

Так как мы имеем дела с обработкой данных зондовой микроскопии которой не было бы без развития компьютеров, и которые представляют собой именно цифровые данные, то все эти "усреднения", являются стандартной процедурой обработки данных зондовой микроскопии. Средний наклон почти всегда присутсвует на изображении, ведь образец невозможно расположить идеально ровно в масштабе нанометров, и он сильно мешает. Так как сканирование осуществляется по строкам и правильно обрабатывать изображение, когда все строки записаны в одном направлении, то при переходе от одной строки к другой, может быть скачок, чтобы и изображение выглядит "полосатым", и это является своего рода артефактом. Привести все данные к одному виду позволяет выравнивание строк. Остальное аналогично взвешиванию. ))) http://www.n...2.3.219.zip Полностью функциональна демо-версия действует 30 дней. Первая лицензия стоит 39 000 р, последующая 13 000 р. Лицензии бессрочные, можно обновлять программу, при выходе новой версии. Программой по обработке данных пользуются в Медицинском центре Небраски, в Политехнической школе в Лозанне, в Университете штата Аризоны, в МГУ, в ИНЭОСе, ...
Возможно получение бесплатной лицензии в образовательных целях на срок от 3 месяцев до года.
http://download.cnet.com/FemtoScan-Online /3000-2054_4-10848291.html?tag=mncol;1 или здесь
http://www.softpedia.com/get/Science-CAD/ FemtoScan-Online.shtml
здесь можно скачать
или здесь http://softw...Online.aspx
Приглашаю всех присоединиться к нашей страничке на Facebook.
https://www.facebook.com/AdvTechCenter
Но ведь методы обработки изображений изучают при получении этих самых изображений. Поэтому незачем было пиать эту статью
