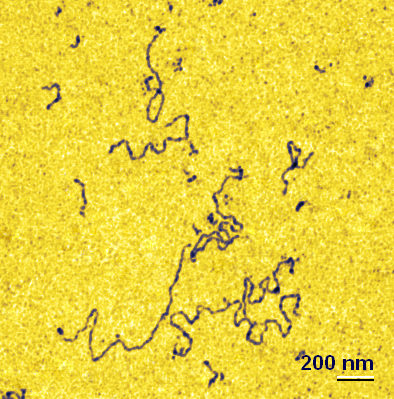

АСМ-изображение искусственных комплексов на основе белка оболочки Х вируса картофеля (ХВК) и молекул ДНК - дезоксирибонуклеопротеидов (ДНП). Белок равномерно покрывает ДНК. Образуется нить, средняя высота которой составляет 4 нм.
В данном случае белок не создает вокруг нуклеиновой кислоты замкнутую оболочку, как это происходит при взаимодействии с РНК. Для сравнения, высота комплекса, который этот белок образует с РНК, составляет 10 нм и это искусственные вирусные частицы.

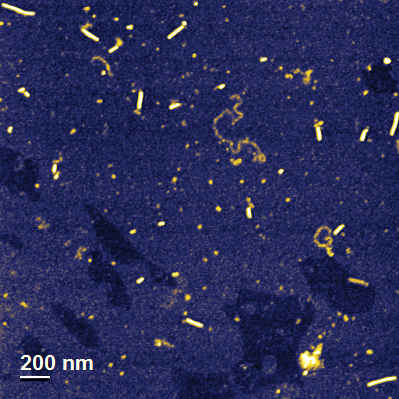

Разницу в морфологии ДНП и РНП хорошо видно по картинкам, на которых одновременно присутствуют оба типа частиц.

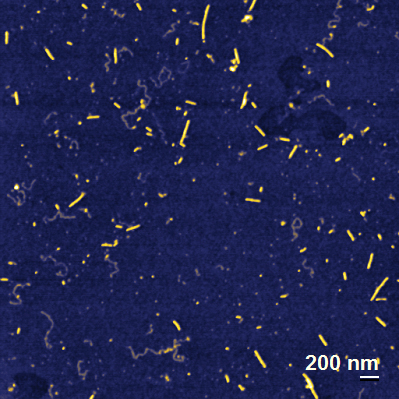

И более крупно:
Картинки получены на микроскопе NanoScope IIIa, обработка результатов эксперимента в программе ФемтоСкан Онлайн.
Образцы любезно предоставлены группой О.В. Карповой и И.Г. Атабекова, кафедра вирусологии МГУ.
На АСМ при использовании стандартных недорогих игл для сканирования можно получать хорошие картинки с кадром размером около 1 мкм, ну или чуть меньше - 800 нм (то есть еще в 2-3 раза можно приблизить картинку). Для того, чтобы при дальнейшем уменьшении кадра изображение становилось лучше и интереснее уже нужны острые кантилеверы с радиусом закругления зонда 1-2 нм.
