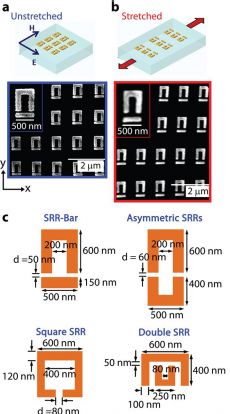

Рис. 1. a, b - схемы и микрофотографии образца в исходном (a) и напряженном (b) состоянии. с - различные типы резонаторов, исследованные в работе
Рис. 2. Микрофотографии и зависомости коэффициента отражения от длины волны для различных типов резонаторов: исходные, напряженные и релаксированные состояния. (при деформации меньше 10% спектр возвращается к исходному состоянию по причине упругости деформации)

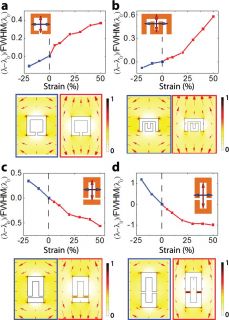

Рис. 3. Зависимости показателя качества (Figure of Merit, FOM) от деформации для разных типов резонаторов при различных направлениях приложения деформации. Также приведены поля возмущения (под соответствующими графиками деформация - FOM).
Рис. 4. Усиление сигнала на частоте колебания С-Н связи (3,37 микрон)

Не тяните резину с фотоникой!

Ключевые слова:  метаматариалы

Опубликовал(а):  Бородинов Николай Сергеевич

28 сентября 2010

В современном материаловедении особую роль играет умение находить изящные и остроумные решения технологических задач. Поиск новых материалов, их улучшение и оптимизация оказываются сопряжены с необходимостью применить новую идею, или, как в поговорке, хорошо забытую старую.

Вот хороший пример. Метаматериалы – это оптические (композитные по классификации материаловедов) материалы, свойства которых, как и свойства любого композита, значительно отличаются от свойств составляющих его компонентов. Например, появляется резонансная частота отражения, и благодаря ей метаматериал может быть применен в различных оптических схемах и устройствах. В свою очередь, возможность контролируемо менять резонансную частоту открывает перед материалом еще большие перспективы практического применения.

Группа ученых из Калифорнии применила необычный, но довольно логичный в своей сущности подход: нанести отдельные "резонаторы" на эластичную подложку, и за счет изменения взаимодействия между ними и изменения внутренней структуры изменить оптические характеристики.

На рис.1ab приведена микрофотография такого метаматериала, и на ней отчетливо видно изменение внутренней структуры резонатора. По сути, единичный резонатор – это CL – электрическая цепь, и при изменении геометрии резонатора, меняется емкость контактов (за счет изменения зазора) и индуктивность контура (за счет удлинения контура). Впрочем, исследователи не ограничились одной формой резонаторов – были применены 4 типа резонаторов, приведенные на рис. 1c.

В силу различной геометрии, эти резонаторы по-разному откликаются на приложение механического напряжения. На рис.2 приведены зависимости частота ( или длина волны – шкала внизу) – коэффициент отражения. При увеличении деформации сдвиг резонансной частоты увеличивается, а при снятии напряжения происходит релаксация, которую можно также отследить по микрофотографиям (удаление элементов резонаторов друг от друга).

Возникает закономерный вопрос – как же оценить качество того или иного резонатора? Для этого вводится специальное число – показатель качества (в оригинале - Figure of Merit. FOM), которое вычисляется как отношение величины сдвига данного образца при данной величине деформации к полуширине резонансного пика. Эти зависимости приведены на рис.3, и можно наглядно видеть, как по-разному резонаторы могут откликаться на деформацию (важно отметить, что полуширина остается постоянной, т.е. изменение показателя качества характеризует относительную величину сдвига). В качестве демонстрации возможностей нового метаматериала было измерено усиление сигнала на частоте колебания С-Н связи (3,37 микрон) (приведено на рис.4).

Таким образом, резонансная частота этого метаматериала может быть изменена в пределах 400 нм, что позволяет создавать устройства с перестраиваемой резонансной частотой, а также варьировать резонансную частоту в процессе изготовления просто при помощи контролируемой деформации образца.

Оригинальная статья "Highly Strained Compliant Optical Metamaterials with Large Frequence Tunability" была опубликована в Nanoletters 21 сентября 2010 года


Источник: Nanoletters



Комментарии


Но вообще, идея не новая.
Это даже Напольский делал
Трусов Л. А., 03 октября 2010 20:45
несомненно, наша лаборатория находится на острие науки
Владимир Владимирович, 03 октября 2010 20:52
...наша лаборатория находится на острие...
и тянет резину?
