Рис. 1. Белый ОСИД 15 лет назад
Рис. 2. Статья в Wall Street о возможности ОСИД-освещения
Рис. 3. Цветовой спектр
Рис. 4. Стркутура первого белого ОСИД
Рис. 5. Энергетическая диаграмма первого белого ОСИД
Рис. 6. Спектр, который давал первый белый ОСИД
Рис. 7. В случае больших концентраций возможен перенос энергии между люминефорами, а в случае малых - нет

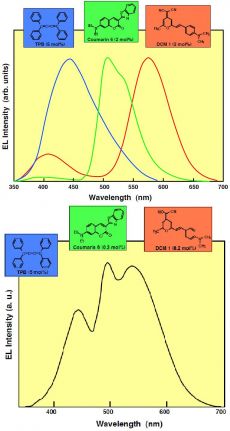

Рис. 8. И вот к какому спектру это приводит
Рис. 9. Такое изменение спектра дает введение дырко-блокирующего слоя
Рис. 10. Механизм транспорта заряда от электродов
Рис. 11. Металлы с низкими работами выхода
Рис. 12. Варианты представдения электродов
Рис. 13. Все не так просто!
Рис. 14. Контролируемое допирование
Рис. 15. Если использовать такую структуру...
... ВАХ изменится вот так!
Рис. 17. Другие варианты катодов
Рис. 18. Тот же прием для анода
Рис. 19. А вот и совмещение допированных анода и катода
Рис. 20. Подбор допантов и слоев-"хозяев"
Рис. 21. Уже сильно улучшенный белый ОСИД
Рис. 22. Нужно избежать аккумулирования заряда!
Рис. 23. Нужен плавный переход.
Рис. 24. Увеличение времени службы
Рис. 25. И вот что получилось

Инструкция по получению белого светодиода

Ключевые слова:  ОСИД, периодика

Автор(ы): J. Kido, В. Уточникова

Опубликовал(а):  Уточникова Валентина Владимировна

14 июля 2010

Пятнадцать лет назад вышла первая статья проф. Кидо в журнале Science, а также о проф. Кидо - в Wall Street Journal, - посвященная созданию первого белого светодиода. Но то, что казалось раньше вовсе невозможным,сразу привлекло внимание инвесторов, которые тут же потребовали улучшения показателей: с имевшихся <1 lm/W и продолжительностью службы менее суток до не менее 15 lm/W и 3000 часов. Но и эти требования были лишь промежуточными: чтобы выйти на рынок, требовались эффективность 100 lm/W, время жизни 30000 часов и светимость 5000 cd/m2. 15 лет прошло прежде, чем было создано такое устройство - постепенно, но уверенно.

Вот основные 4 проблемы, которые пришлось решать ученым:
• Как добиться белого света?
• Как снизить необходимое напряжение?
• Как улучшить квантовую эффективность?
• Как увеличить время службы?
И ответы на эти четыре "Как?" дал проф. Кидо.

• Как добиться белого света?

Для начала нужно было получить чистый белый цвет. Для этого нужно либо соединить 3 базовых цвета (треугольник на Рис. 3), либо 2 комплементарных (отрезок). И первый вариант, предложенный учеными, представлен на Рис. 4. Подбор материалов обусловлен не только цветом люминесценции, но и соотношением энергетических уровней, чтобы добиться более эффективной инжекции носителей заряда в слой. Спектр предложенного устройства показан на Рис. 6. Но если использовать большие концентрации люминофоров, произойдет передача энергии с синего через зеленый на красный, и в итоге синего свечения практически не будет! Поэтому важной задачей является подбор концентраций люминофоров, что в итоге приводит к спектру, уже неплохо похожему на солнечный (рис. 8).
Еще один прием, позволяющий устройству начать работать, - введение блокирующих дырки слоев. Поскольку подвижность дырок обычно очень велика, они успевают пролететь сквозь эмиссионный слой к катоду без рекомбинации, а введение такого слоя задерживает дырки и приводит к неизбежности их рекомбинации в эмиссионном слое (Рис. 9).

• Как снизить необходимое напряжение?

Пороговое напряжение - это то, при котором электроны и дырки уже могут попасть в эмиссионный слой. Поэтому первым требованием является поиск металлов с низкой работой выхода электрона, список которых приведен на Рис. 11. Однако ученые не просто перебирали возможные металлы, а предлагали разные способы их нанесения - не просто отдельным слоем, но и, например, допируя металлом слой органики (Рис. 12). Для чего это нужно? Дело в том, что электрон не может просто "перепрыгнуть" с металла на органический слой. При этом происходит химическая реакция с образованием катиона металла и радикал-аниона. Это приводит к тому, что слой органики, допированной металлом, все равно образуется, но его толщина и морфология непредсказуема! Именно для этого ученые предложили контролируемо создавать такой слой, в котором можно было бы менять и толщину, и концентрацию металла. Пример такого катода приведен на Рис. 15, а на Рис. 16 показано, как заметно это снижает напряжение работы устройства. Другие варианты допированных катодов показаны на Рис. 17. Точно также можно поступить и с анодом (Рис. 18), и если совместить оба приема, напряжение работы можно понизить очень заметно (Рис. 19)!

• Как улучшить квантовую эффективность?

Для этого проф. Кидо сразу выбрал фосфоры, для которых предел квантовой эффективности составляет 100%. Алгоритм выбора таких материалов уже подробно излагался в одной из предыдущих статей в НМ, поэтому здесь мы укажем только, на какой структуре становился сам проф. Кидо, и какова была эффективность ее работы (Рис. 20, 21).

• Как увеличить время службы?

Краеугольным камнем в создании осветителя на основе ОСИД стала продолжительность его службы - никто не купит лампочку, которую придется заменять каждую неделю! Для решения этой проблемы нужно понять основной механизм гибели устройства, и он заключается в аккумулировании заряда на любой границе между слоями в структуре ОСИД. Следовательно, такого аккумулирования нужно не допустить, а именно, сгладить эти границы.
От послойной структуры можно перейти к смеси компонентов, либо к ступенчатой системе, когда концентрация одного компонента относительно другого постепенно возрастает от 0% до 100%. Несмотря на то, что второй вариант интуитивно кажется более перспективным, время службы в первом случае оказывается заметно выше. Причина в том, что в случае ступенчатого перехода заряд может собираться на каждой из ступеней, а значит, для того, чтобы добиться наилучшего результата, нужно сделать такое изменение концентрации плавным.
Понимание этого привело к созданию напылительных установок, позволяющих создавать такие плавные переходы, и, в свою очередь, к заметному возрастанию времени жизни (Рис. 24).

Вот так постепенно был пройден путь, позволивший получить коммерческие белые светодиоды.

А вам слабо?
