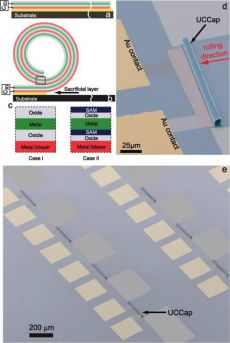

Рис. 1. a, c - Последовательность слоев на пленке оксида алюминия (case I – неорганические материалы, case II - гибрид), b - скрутка, d, e - схема "демострации" воспроизводимости технологии (метод Принца).
Рис. 2. Пленка до и после скручивания
Рис. 3. Зависимость емкости конденсатора от частоты (слева) и удельной емкости и отношения C3D/C2D (справа) от числа намоток
Рис. 4. Микрофотография типичного образца описываемого материала
Рис. 5. Изменение зависимости емкость/частота при допировании структуры фосфористой кислотой (слева) и увеличение напряжения пробоя (справа).

Самонаноскрутки

Ключевые слова:  метод Принца, самосборка

Опубликовал(а):  Бородинов Николай Сергеевич

09 июля 2010

Разработка материалов, способных к хранению энергии, является одним из наиболее важных отраслей материаловедения по причине широчайшего поля для применения во всех областях промышленности. Традиционный подход, основанный на миниатюризации элементов микроэлектроники имеет множество недостатков, и поэтому поиск других, принципиально новых методик, является чрезвычайно перспективным. Группе немецких ученых удалось применить концепцию, названную самоскрутка (self-rolling, не путать с самокрутками :-) ). Краткая схема этого процесса приведена на рис.1, и результатом являтеся «скрученный» ультракомпактный конденсатор. Последовательность слоев на пленке оксида алюминия (case I – неорганические материалы, case II - гибрид) постепенно скручиватеся. Этот процесс хорошо воспроизводится, что подтверждено СЭМ {этот метод известен по имени российского ученого Принца (см. 5 задачу ТУТ) - Прим. ред.}.

На рис. 2 приведена фотография пленки до и после скручивания, а на рис.3а отображено увеличение емкости при переходе от 2D- к 3D-структуре. На рис.3b показано увеличение емкости на единицу площади при увеличении количества «намоток». Согласно теории, отношение С3D/C2D в идеальном случае, составляет 2, и эта величина (Rc) также увеличивается и стремится к максимальному значению при увеличении числа намоток.

Путем введения органических слоев возможен тонкий контроль электрических свойств материала, и в результате можно достичь емкости в 200μF/cm2. На рис.4 приведено изображение описанных структур, хорошо видна слоистость материала, слой-основа. Количество намоток в данном случае равно 13.

Особое внимание следует уделить рис.5, где приведены результаты по пришиванию монослоев фосфористой кислоты к субстрату оксида алюминия. На рис.5 видно, что такое «допирование» ведет к увеличению напряжения пробоя и в целом более «конденсаторным» свойствам в низкочастной области.
