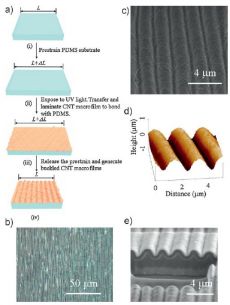

Рис.1. a) Технология создания гибкой плёнки на основе УНТ. b) Оптическое изображение полученной на конечном этапе технологии микроструктуры. с) SEM-изображение полученного материала на основе УНТ. d) AFM-изображение профиля полученной микроструктуры. e) SEM-изображение полученного материала после разрезания ионным пучком.

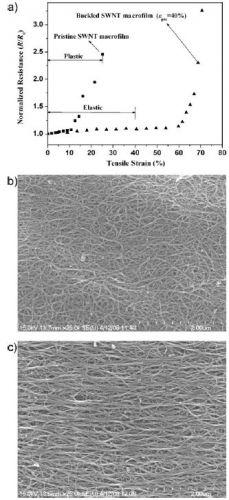

Рис.2. a) Зависимость нормализованного электрического сопротивления от приложенной деформации для чистых УНТ (обозначено квадртиками) и гибкого материала на основе УНТ (обозначено треугольниками). b) SEM-изображение неупорядоченного расположения чистых УНТ. с) SEM-изображение той же пленки при деформации в 10%.

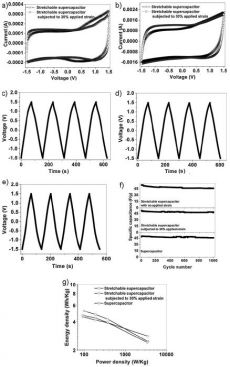

Рис.3. a,b) Циклические вольтамперограммы гибкого конденсатора на основе УНТ, полученные при различных скоростях 100 и 1000 мВ/с, соответственно. c-e) Кривые заряда/разряда, полученные при постоянном токе 1 А/г для гибких конденсаторов на основе УНТ при деформации 0 и 30% и на основе чистых УНТ, соответственно. f) Демонстрация стабильности изготовленного конденсатора при циклировании. g) Энергетическая и мощностная плотности сверхёмких конденсаторов, рассчитанная кривых заряда/разряда.

Удивительные гибкие конденсаторы из углеродных нанотрубок

Ключевые слова:  наноэлектроника, сверхёмкий конденсатор, УНТ

Опубликовал(а):  Смирнов Евгений Алексеевич

03 сентября 2009

Для гибких устройств электроники, такие как диоды, элементы фотовольтаики, транзисторы необходимы тонкие плёнки полупроводников (например, Si,GaAs и т.д.), нанесённые на эластичную подложку. Однако основным условием при создании конденсаторов (и не только) на основе подобного рода технологий является обеспечение функционирования устройства при довольно значительных деформациях.

Авторы работы, опубликованной в Advanced Materials, предложили методику создания гибких конденсаторов на основе одностенных электронных нанотрубок, суть которой заключается в нанесении и химическом связывании УНТ с поверхностью предварительно деформированной полимерной подложки (рис.1). После снятия нагрузки формируется волнистая структура материала (рис.1c-e). Периодичность структуры и её амплитуда согласуются с расчётными данными, полученными согласно теории нелинейной механики. Измерениями нормализованного сопротивления в зависимости от приложенной деформации для чистых углеродных нанотрубок и полученного материала (рис.2) было показано, что в последнем случае сопротивление практически не изменяется до величины деформации ~40%. Далее был создан конденсатор, электроды которого выполнены из полученного материала, а также проведены измерения циклических вольтамепрограмм и рассчитана удельная ёмкость, значение которой составило ~50 Ф/гр (рис.3). Стоит отметить, что столь высокое значение ёмкости практически не зависит от приложенной деформации до значений ~50%, а сам конденсатор выдерживает вплоть до 1000 циклов зарядки/разрядки.

Учёные надеются, что данная разработка будет способствовать становлению гибкой наноэлектроники.




Комментарии
----
~50 Ф/гр
----

Как-то очень много получается. В подсчёт массы всё включено?

Кстати, Гр - это грей, совсем другая единица измерения
Смирнов Евгений Алексеевич, 04 сентября 2009 13:25
видимо это емкость на массу всего конденсатора...
а про гр - путаница ещё со школы, как приучили граммы обозначать гр, так всё переучиться не могу...
Шляхтин Олег Александрович, 04 сентября 2009 18:07
Только Вы конденсаторы с суперконденсаторами (ионисторами) не путайте, пожалуйста. Это, мягко говоря, не одно и то же. См. Википедию.
Застрожнов Евгений Иванович, 07 сентября 2009 03:28
Интересно посмотреть зависимость от температуры!
