Фотонная звезда. Дефект, однако!

Ключевые слова:  Коллоидный фотонный кристалл, монодисперсные частицы, дефект

Автор(ы):  Чеширский Кот нанобиофотонный

27 апреля 2008

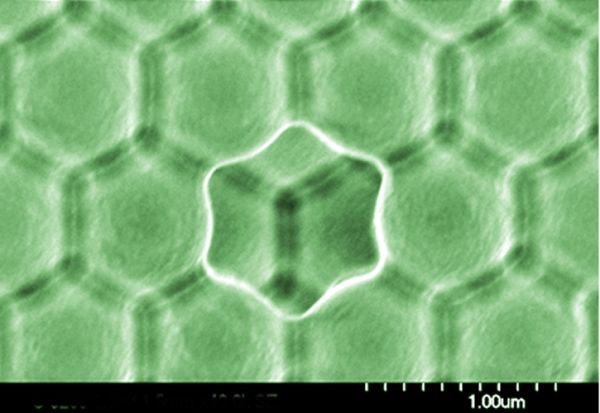

Коллоидный фотонный кристалл.
Самоорганизован из монодисперсных коллоидных частиц полистирола.
Подвергнут консолидации.
Вакансия приняла красивую форму шестилучевой звезды по числу соседей в решетке.
Изображение сканирующей электронной микроскопии окрашено в весенний зеленый цвет.







Средний балл: 9.7 (голосов 15)




Комментарии
Dusha, 28 апреля 2008 00:11
А можно пояснить, что мы видим?
Контраст для скана, прямо скажем необычный.
Это вакансия на поверхности и виден предыдущий слой?
Первый слой полностью слипся, но граница еще видна.
Второй слой видно только через звездообразный дефект в центре.
Контраст может немного необычный из-за авторской попытки передать живой весенний цвет
Dusha, 28 апреля 2008 00:53
Это действительно РЭМ? В каких электронах? Что за яркий контраст по краю звезды?
Красиво, но для РЭМ сильно необычно, скорее выглядит как световая фазовая микрофотография. Хотя шкала внизу настоящая сканирующая
На дотошный вопрос - занудный ответ!

1) Картинка сделана полевой эмиссионной сканирующей ЭМ в "обычных" электронах (1 кВ).
2) Достаточно толстая (более 5 микрон) полимерная пленка ничем проводящим не покрыта.
3) Инструмент достаточно старый (первое поколение полевых эмиссионных микроскопов).
Итог: "яркий контраст по краю звезды" и "необычность" вызваны накоплением заряда на образце.
Dusha, 28 апреля 2008 08:55
>в "обычных" электронах (1 кВ)
В зеленых, надо полагать?
Хотя нет, на скане электроны серые....
"Серые электроны" уже не в моде!
Тенденция дня - красочность и выразительность!
И "чувственная" органичная палитра!

P.S. Смотрите больше "Смешариков", и мир улыбнётся Вам!
Смешарики навсегда!
Палии Наталия Алексеевна, 14 сентября 2015 19:52
красота , жаль что мало новых фотографий в ГАЛЕРЕЕ
А этот цвет реальный, или окрашенный в фотошопе???????????
Манукян Арам Масисович, 17 марта 2009 12:56
Прикольно
Вот так вот все хорошо геометрически организуется в наномире:)
Смолянкина Ольга Юрьевна, 12 ноября 2009 18:28
впечатляет!
Да кристаллизация почти совершенная
На ГРАФЕН похоже
Смолянкина Ольга Юрьевна, 17 апреля 2010 22:16
разве что только ячейстой структурой. а так - больше совсем-совсем ничем.
ячеистая структура выглядит очень объёмно, мне нравится!
Харин Евгений Васильевич, 16 апреля 2011 12:46
А можно это было снять не перпендикулярно поверхности плёнки, а под углом, чтобы был виден объём дефекта и его стенки?
Владимир Владимирович, 16 апреля 2011 20:23
Было можно, но не было нужно - научный интерес представлял консолидированный опал, а не весьма обыденный точечный дефект.
