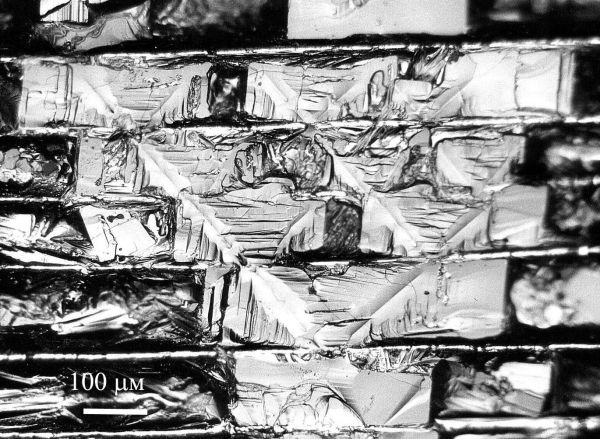

Графоэпитаксия: «дерево кристаллитов», образовавшееся за счет последовательного разрастания исходного кристалла (внизу) через элементы искусственного рельефа поверхности (стенки канавок размером 0.1 мм на поверхности ленты из сплава серебро-палладий, формирующие полосчатый рельеф, вид сверху). Проникновение кристаллитов в соседние канавки снизу вверх вызвано тем, что при температурах 920-9300С, которые применялись для кристаллизации, в металлическом сплаве уже появляются следы эвтектической жидкой фазы, которые приводят к зернограничному «подплавлению» сплава и формированию микрозазоров в стенках искусственного рельефа поверхности. Результирующая структура – «дерево» сросшихся сверхпроводящих кристаллитов фазы YBa2Cu3O7 интересна тем, что в ней достигается совершенная взаимная ориентация составляющих «дерево» кристаллитов, что является жизненно-важным для сверхпроводящих материалов.
