УНТ

Ключевые слова:

Автор(ы):  Dusha

26 февраля 2008

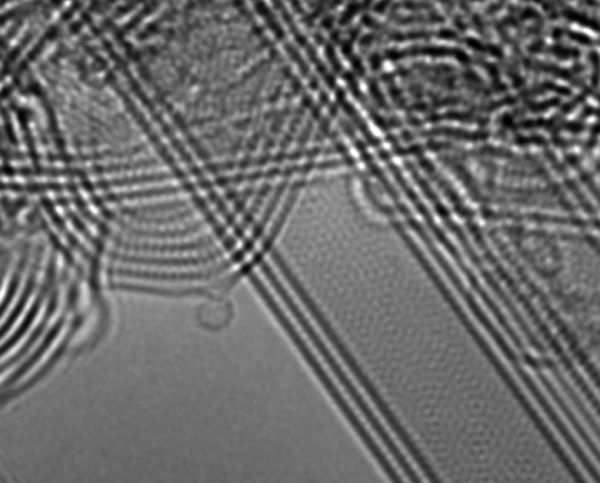

Трехслойная трубка. И закрепленный фуллеренчик рядом с нею.

Все, как обычно - нано.









Средний балл: 9.2 (голосов 12)




Комментарии
Красота!
Здорово! А какое увеличение и на каком микроскопе получено изображение?
Dusha, 17 марта 2008 16:51
На картинки с межплоскостными маркеров принципиально не ставлю - есть внутренний шаблон, в данном случае межслоевое расстояние в трубке (~3.5А) или гексагональная сетка на той же трубке (2.1А). Черные шарики, что видны на фуллеренчике - это отдельные атомы углерода.
Прибор - Titan 80-300 (FEI) с нижним (imaging) корректором аберраций. Ускоряющее напряжение - 80кВ, что позволяет избежать радиационного повреждения трубок.
Dusha, 24 марта 2008 18:40
Это побочный продукт работы, науки в таких картинках нет никакой, просто красиво. Потому и не опубликовано. Аналогичные картинки, только худшего качества, можно найти в публикациях японцев, поищите по фамилии Iijima за последние два года.
Мы сейчас готовим две публикации с подобными изображениями по интересным объектам (прямое видео атомов, вступающих в хим реакцию, и моновакансии на графене), но выйдут они в лучшем случае через полгода.
QWERT QWERTY QWERTYU, 02 апреля 2008 22:57
класс.. как это ни какой науки.. я первый раз вижу атом углерода.. вернее не атом, а всего лишь то, что показывает излучение...а у вас нет фото, снятых через каждую секунду.. что бы смонтировать мультик о жизни углерода.. о формировании частицы с временем t.. формирования закрытого объема и открытой плоскости атома..?
Dusha, 04 апреля 2008 14:59
Есть однозначно Видео минут на 40, и не одно.
Выйдет статья - выложу анимированный gif. А то такие картинки имеют свойство быстро расходиться по инету, что грозит нагоняем от начальства - блюдет оно у меня свои приоритеты
Dusha, 09 апреля 2008 15:04
Проблемы тут не в микроскопе, мы такого типа структуры уже наблюдали, а в физической возможности: органика очень плохо переносит электронное облучение в таких дозах. Изолированные фуллерены (в пиподах) под пучком живут минуты две-три от силы, ароматическое кольцо - доли секунды.
Теоретически возможно с этим бороться, и мы работаем в этом направлении
Dusha, 25 апреля 2008 21:35
Выложил, смотрите
Куда выложил? Ссылку
красиво
Здравствуйте. Действительно, очень хороший и информативный рисунок. В литературе по углеродным нанотрубкам и фуллеренсодержащей органике приводятся картинки гораздо хуже...Хотелось бы тоже ссылку увидеть, лучше из публикации, чтобы можно было и сотрудникам, и студентам показывать эту картинку с визуализацией расстояний внутри нанотрубки и "любимого фуллеренчика"
Dusha, 17 октября 2009 23:58
А Вы показывайте, никого же не убудет.
Ссылайтесь на Dusha@nanometer.ru
красиво !
Привалова Олеся Павловна, 04 февраля 2011 17:33
Стройные трубочки!
