Как работает оптический нанопинцет

Ключевые слова:  нанопинцет, олимпиада

Автор(ы): Богданов Константин Юрьевич

Опубликовал(а):  Гудилин Евгений Алексеевич

04 декабря 2018

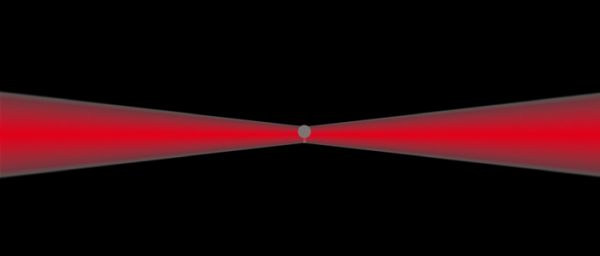

Оптический (или лазерный) пинцет представляет из себя устройство, использующее сфокусированный луч лазера для передвижения микроскопических объектов и удержания их в определённом месте. Одна из статей "Наноазбуки" (см. здесь) уже была посвящена этому важному инструменту нанотехнологий. Автор этой статьи постарается в популярной форме ответить на вопрос - почему некоторые частицы, оказавшись в лазерном луче, стремятся в ту область, где интенсивность света максимальна, т.е. в фокус (см. рис. 1).

Причина I - поляризованные частицы втягиваются в электрическое поле

Прежде чем объяснить стремление частиц к фокусу, вспомним, что луч света - это электромагнитная волна, и чем больше интенсивность света, тем больше напряжённость электрического поля в поперечном сечении луча. Поэтому в фокусе среднеквадратичная величина напряжённости электрического поля может увеличиваться во много раз. Таким образом, электрическое поле фокусируемого светового луча становится НЕоднородным, увеличиваясь по интенсивности по мере приближения к фокусу.

Пусть частица, которую мы хотим удержать с помощью оптического пинцета, сделана из диэлектрика. Известно, что внешнее электрическое поле действует на молекулу диэлектрика, перемещая внутри неё разноимённые заряды в разные стороны, в результате чего эта молекула становится диполем и ориентируется вдоль силовых линий поля. Это явление называют поляризацией диэлектрика. При поляризации диэлектрика на его противоположных по отношению к внешнему полю поверхностях появляются разноимённые и равные по величине электрические заряды, называемые связанными.

Пусть наша частица из диэлектрика находится в световом луче вдали от фокуса. Тогда можно считать, что она находится в однородном электрическом поле (см. рис. 2). Так как напряжённость электрического поля слева и справа от частицы одна и та же, то и электрические силы, действующие на положительные (F+) и отрицательные (F-) связанные заряды, тоже одинаковы. В результате, частица, находящаяся в ОДНОРОДНОМ электрическом поле остаётся НЕПОДВИЖНОЙ.

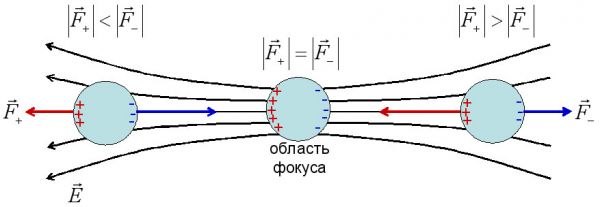

Пусть теперь наша частица находится рядом с областью фокуса, где напряжённость электрического поля (густота силовых линий) постепенно возрастает (крайне левая частица на рис. 3) при движении слева направо. В этом месте частица тоже будет поляризована, но электрические силы, действующие на положительные (F+) и отрицательные (F-) связанные заряды, будут различны, т.к. напряжённость поля слева от частицы меньше, чем справа. Поэтому на частицу будет действовать результирующая сила, направленная вправо, к области фокуса.

Легко догадаться, что на крайне правую частицу (см. рис. 3), находящуюся с другой стороны фокуса, будет действовать результирующая, направленная влево, к области фокуса. Таким образом, все частицы, оказавшиеся в фокусированном луче света, будут стремиться к его фокусу, как маятник стремится к положению равновесия.

Причина II - преломление света удерживает частицу в центре луча

Если диаметр частицы гораздо больше длины волны света, то для такой частицы становятся справедливы законы геометрической оптики, а именно, частица может преломлять свет, т.е. изменять его направление. В то же время, согласно закону сохранения импульса сумма импульсов света (фотонов) и частицы должна оставаться постоянной. Другими словами, если частица преломляет свет, например, направо, то сама она должна двигаться налево.

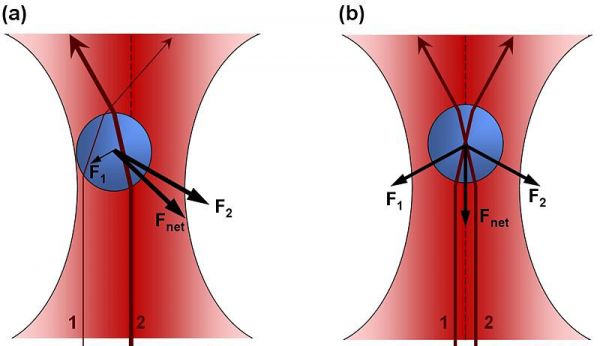

Следует отметить, что интенсивность света в лазерном луче максимальна вдоль его оси и постепенно падает при удалении от неё. Поэтому, если частица находится на оси светового пучка, то число фотонов, отклоняемых ею налево и направо, одинаково. В результате, частица остаётся на оси (см. рис. 4b).

В случая, когда частица смещена влево относительно оси светового луча (см. рис. 4a), число фотонов, отклоняемых налево (см. луч 2 на рис. 4a), превышает их число, отклоняемых направо (см. луч 1 на рис. 4a). Поэтому возникает составляющая силы Fnet, направленная к оси луча, направо.

Очевидно, что на частицу, смещённую вправо от оси луча, будет действовать результирующая, направленная влево, и опять к оси данного луча. Таким образом, все частицы, оказавшиеся не на оси луча, будут стремиться к его оси, как маятник к положению равновесия.

Исключения из правил

Чтобы оптический пинцет использовал силы, описанные выше в "причине I", необходимо, чтобы частица поляризовалась во внешнем электрическом поле и на её поверхности появлялись связанные заряды. При этом связанные заряды должны создавать поле, направленное в противоложную сторону. Только в этом случае частицы устремятся к области фокуса. Если же диэлектрическая постоянная среды, в которой плавает частица, больше диэлектрической постоянной вещества частицы, то поляризация частицы будет обратной, и частица будет стремиться убежать из области фокуса. Так, например, ведут себя воздушные пузырьки, плавающие в глицерине.

Такие же ограничения относятся и к "причине II". Если абсолютный показатель преломления материалы частицы будет меньше, чем у среды, в которой она находится, то частица будет отклонять свет в другую сторону, а значит, стремиться отойти подальше от оси луча. Примером могут быть те же воздушные пузырьки в глицерине.

Чтобы "причины I и II" работали лучше необходимо величину относительного показателя преломления материала частицы делать как можно большей.

Более подробно рассказано о принципах работы оптического пинцета здесь, а посмотреть видео того, как он работает, можно ЗДЕСЬ.

Информацию о других инструментах и явлениях наномира можно найти в научно-популярной лекции «Что могут нанотехнологии», а ссылки на другие публикации автора - на его личной страничке.


В статье использованы материалы: Олимпиада
