Отследить движение дислокаций в графене? Легко!

Ключевые слова:  графен, дефект , краевая дислокация , пластичность, ПЭМ

Опубликовал(а):  Поверенная Мария

24 июля 2012

Используя метод просвечивающей электронной микроскопии (ПЭМ), исследователи Великобритании и Японии достигли больших успехов в работах по определению скоплений дислокаций в графене с беспрецедентным до этого разрешением. Эта работа может помочь ученым понять, как меняется пластичность двумерных структур, а также как движение дислокаций влияет на их механические свойства.

Движение дислокаций в кристалле является ключевым механизмом в пластической деформации. Прочность и форма, в которую материал переходит при приложении нагрузки, часто связаны с тем, как дислокации – линейные дефекты, представляющие собой дополнительные («лишние») полуплоскости атомов, - движутся через материал.

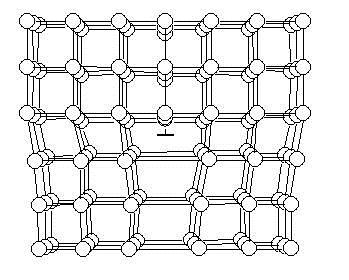

Схема краевой дислокации в трёхмерном объекте

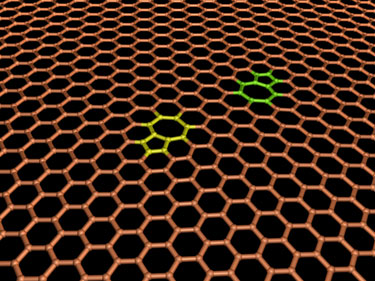

Схема движения 2 краевых дислокаций в графене// Авт.: J. Warner

Благодаря использованию просвечивающей электронной микроскопии высокого разрешения (HR TEM) дислокации в трехмерных материалах изучены достаточно хорошо, однако, исследование с помощью этого метода двумерных объектов, таких как графен, представляет для ученых значительно более сложную задачу. Это связано с тем, что высокоэнергетический электронный пучок, используемый для построения изображений ПЭМ, быстро разрушает наноматериалы на основе углерода (графен и др.). Во избежание этого ученые вынуждены уменьшать разность потенциалов, обеспечивающую ускорение электронов в просвечивающем электронном микроскопе, до относительно низкого значения - около 80 кВ (минимально требуемого напряжения).

Однако, это не является идеальным решением, так как использование низкоэнергетического электронного пучка приводит к появлению сферической и хроматической аберрациям, которые существенно смазывают получаемое изображение и уменьшают их пространственную разрешающую способность. Несмотря на то, что новейшие электронные микроскопы содержат встроенное оборудование, корректирующее сферические аберрации, разрешение, достигаемое на них, является все-таки недостаточным: в "действии" все равно остаются хроматические аберрации.

В настоящее время Джэйми Уорнер (Jamie Warner) и его коллеги из Оксфордского университета (the University of Oxford) и Японской лаборатории оптоэлектроники (the Japan Electron Optics Laboratory) в Токио нашли способ уменьшить влияние хроматических аберраций, используя специально разработанный монохроматор, через который проходят электроны до того, как они «ударяются» об образец.

«Разработанная нами технология с использованием напряжения 80 кВ и монохроматора обеспечивает разрешение на суб-ангстремном уровне, что позволяет точно указать положение каждого конкретного атома углерода внутри решетки графена», - заявил Уорнер. «Мы применили улучшенную разрешающую способность ПЭМ для изучения краевых дислокаций (единственной формы дефектов, искажающей решетчатую структуру) в решетке графена. Подобные исследования впервые выполнены на атомарном уровне».

Разработка группы ученых под руководством Уорнера также позволяет измерить относительное изменение длины связей С-С внутри дислокаций, а с использованием специального метода обработки изображений - геометрического фазового анализа (GPA) - строить «карту напряжений», вызванных дислокациями.

«Во время исследований мы обнаружили, что можем не только строить карту тензора деформаций с чувствительностью до 1 атома, но и видеть, как эти области деформации движутся - дислокации «поднимаются» над плоскостью графенового листа внутри решетки», - сообщил ученый в интервью порталу nanotechweb.org. По словам Уорнера, экспериментальные «карты дислокаций», полученные ими, хорошо коррелируют с теоретическими расчетами, описанными в модели дислокаций Формена и Мейкина.

По мнению исследователей, описание динамики дислокационных пар на атомарном уровне поможет ученым лучше понять причины возникновения пластичности материала. Сейчас группа Уорнера занимается изучением влияния отдельных примесных атомов на деформации внутри графена и составлением специального атласа дефектов и примесных атомов в углеродных материалах.

«Мы установили, что в решетчатой структуре графена устойчивы только несколько дефектных структур», - сказал Уорнер. «Мы легко можем создавать высоко разупорядоченные области внутри графена, однако в большинстве случаев они «раскручиваются» и возвращаются в исходное состояние решетки», - добавил он.

Результаты данных исследований были опубликованы в Science в июле 2012 г.

Автор: Belle Dumé


Источник: nanotechweb.org



Комментарии
Раньше монохроматор электронов для уменьшения хроматических аберраций разработали в ИПТМ РАН (Черноголовка) совместно с Delft University of Technology. В качестве монохроматора использовали тонкие фольги. После прохождения сквозь них электроны обладали только одной энергией: http://www.s...0289800017X
http://arxiv...05.0495.pdf
http://repos...e9e9912a10/
Поверенная Мария, 24 июля 2012 18:33
О! спасибо большое за такие полезные сссылки!
а о точечных дефектах - в статье Graphene re-knits its holes
Dusha, 27 июля 2012 17:14
Ужос....
Европейская наука постепенно превращается в искусство самопиара.
Ничего из того, что они пишут "мы ... впервые ..." на самом деле не они и не впервые.
Монохроматоры известны полвека, лет десять как продают их, 80кВ для графена тоже лет 10 публикуют, GPA лет 15 как используют и по графену работа была пару лет назад. А уж про то что дефекты в графене исследуют на атомарном уровне с 1812г известно всем.
Стыдно должно быть господам оксфордцам
сылочки замечательные
а с появлением сайта Graphene Тimes - легко отследить новые публикации о графене в arXiv.org и журналах: J. of the American Chemical Society; Nano Letters; ACS Nano; J. Physical Ch emistry-B; Applied Physics Letters; APS journals (Physical Review Letters, Physical Review B, Reviews of Modern Physics, etc.); Carbon; Solid State Communications; IEEE: Transactions on Electron Devices, Electron Device Letters, Transactions on Nanotechnology; Proceedings of the National Academy of Sciences of the USA; Nature; Nature Chemistry; Nature Materials; Nature Nanotechnology; Nature Photonics; Nature Physics; and Science.
