Нанокрокодил

Ключевые слова:  Зонд, Сканирующая туннельная микроскопия, Фокусированные ионные пучки

Автор(ы):  Коломийцев Алексей Сергеевич, Смирнов Владимир Александрович

06 июля 2012

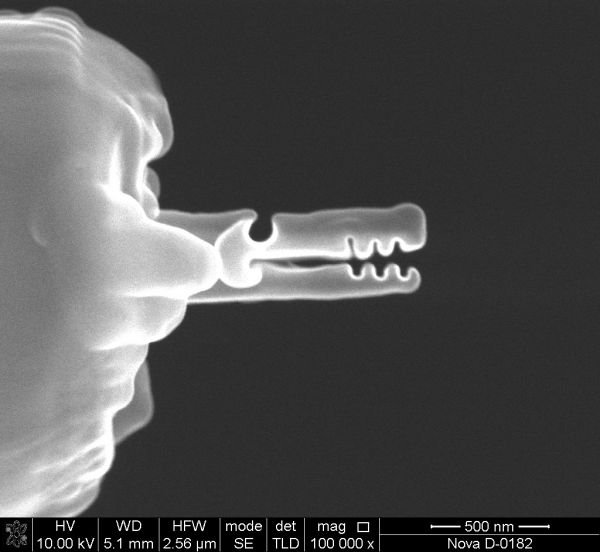

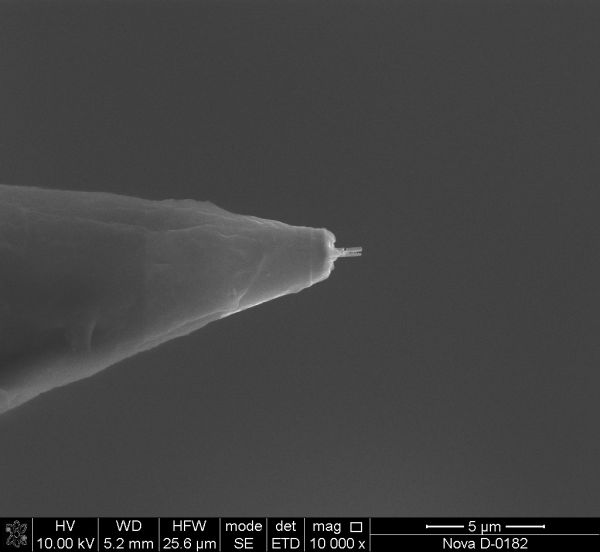

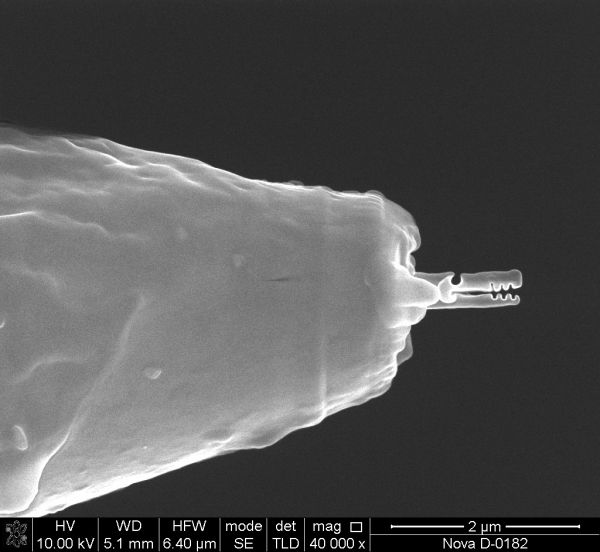

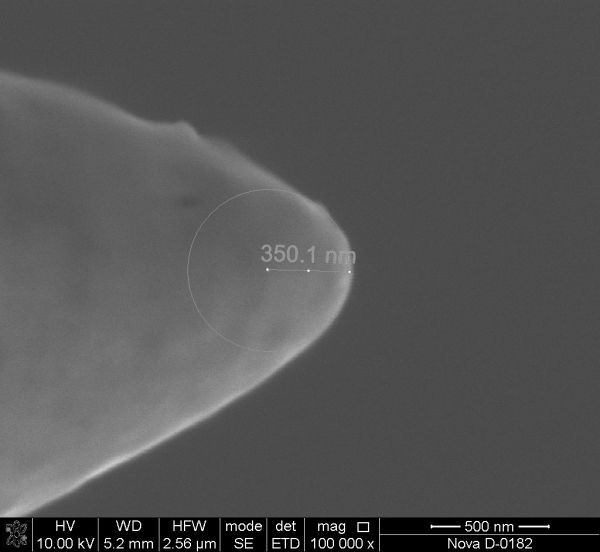

Модификации и исследование СТМ-зонда производились с использованием сверхвысоковакуумного модуля фокусированных ионных пучков (СВВ ФИП) многофункционального нанотехнологического комплекса НАНОФАБ НТК-9 (производитель – ЗАО «Нанотехнология-МДТ», г. Зеленоград) и растрового электронного микроскопа Nova NanoLab 600 (FEI Company, Нидерланды). Сначала были изготовлены исходные экспериментальные образцы зондов методом электрохимического травления в 8 % растворе КОН заготовки из вольфрамовой проволоки диаметром 100 мкм. Затем зонды помещались в вакуумную камеру модуля СВВ ФИП нанотехнологического комплекса НАНОФАБ НТК-9, где проводилась модификация острия СТМ-зонда.





Средний балл: 10.0 (голосов 10)




Комментарии
красиво, но насколько функционально
Данная работа представлена только для демонстрации возможности профилирования острия зонда методом ФИП (для красоты). О функциональности, более подробно, можно ознакомиться по данной ссылке http://elibr...id=17238638
спасибо за ссылку
Белова Ольга Павловна, 11 июля 2012 15:24
Красивые фотки получились,завораживают!
Образование наноиглы на кончике зонда связано с угловой зависимостью коэффициента распыления (ионы на поверхность зонда попадают под разными углами к нормали). См. Письма в ЖТФ, 1999, том 25, выпуск 2, с.61-67.
Сам "нанокрокодил" , по-видимому, является результатом выбора достаточно агрессивных условий травления, при которых уже происходит частичное разрушение наноиглы.

Всем удачи



Забавненько выглядит
