"Нанометр" уже неоднократно знакомил своих читателей с последними достижениями в области создания новых материалов электрода для ионисторов, однако воз и ныне там. Неизменным препятствием на пути данного класса устройств остается малая величина (1 Вт·ч/кг) запасаемой энергии, по сравнению с литиевыми батареями (100-1000 Вт·ч/кг), что весьма ограничивает круг практических применений.
Одним из возможных и потенциально успешных направлений является поиск подходящих наностурктурированных материалов среди оксидов d-металлов с высокой удельной площадью поверхности (для увеличения фарадеевской псевдоемкости).
В своей статье коллектив британских исследователей из исследовательского центра фирмы "Нокиа" совместно с сотрудниками Кэмбриджского университета предложил в качестве нового материала для ионисторов наноструктурированный пентаоксид ванадия, обладающий биконтинуальной гироидной структурой (полученного электрохимическим осаждением на поверхность полимерного шаблона). Подобная структура обладает не только большой удельной площадью, но и легко доступна молекулам электролита благодаря развитой пористой структуре. Кроме того, предложенный авторами статьи материал обладает ярко выраженным электрохромным эффектом - изменением окраски при интеркаляции/деинтеркаляции ионов лития в структуре V2O5 (за счет восстановления V5+ до V4+ и наоборот), что имеет все шансы стать коммерческим ноу-хау, самым наглядным образом информируя пользователя о степени зарядки ионистора (при использовании неструктурированного оксида ванадия время изменения окраски исчисляется минутами, что не позволяет получать актуальную информацию о заряде ионистора).

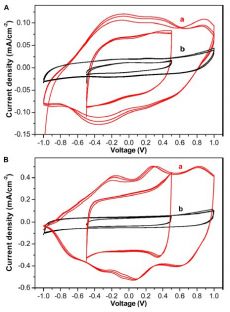

Собрав ионистор на основе полученного материала электрода (используя [SET3][TFSI] в качестве электролита), авторы сравнили электрохимические характеристики устройства с таковыми, полученными при использовании неструктурированного V2O5. В случае структурированного материала, его удельная запасенная энергия оказалась существенно выше (52 Вт·ч/кг при удельной мощности свыше 1 кВт/кг против 1 Вт·ч/кг при 50 Вт/кг после первой зарядки).
