Рисунок 1. Процесс вытягивания ленты МУНТ из массива

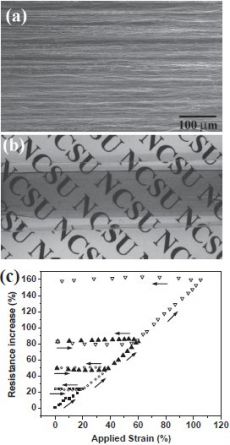

Рисунок 2. Внешний вид лент МУНТ (а), их прозрачность (около 40%) и зависимость сопротивления от деформации (с)
Рисунок 3. Оптические микрофотографии, на которых отчетливо видно скольжение нанотрубок (подкрашенных для наглядности) по поверхности подложки при растяжении / релаксации.

Растяните нанотрубки!

Ключевые слова:  гибкая электроника, МУНТ, наноленты

Опубликовал(а):  Шуваев Сергей Викторович

30 января 2012

Гибкая электроника не перестает будоражить умы исследователей по всему миру, поскольку все осознают коммерческий потенциал этой области. Однако до сих пор одной из ключевых трудностей продолжает оставаться проблема создания подходящих контактов между рабочими элементами. Одним из перспективных кандидатов на эту роль могли бы быть ленты, полученные из массива МУНТ, однако для этого нанотрубкам, составляющим ленту, надо придать изогнутую форму, чтобы в процессе сгиба подложки обеспечить им необходимое растяжение. Обычно для такой процедуры исследователи заранее растягивают подложку, на которую затем наносятся провода. После релаксации подложки провод изгибается, приобретая волнообразную форму. Однако такой метод, к сожалению, весьма труднореализуем в промышленном масштабе.

Иной путь к решению сложившейся проблемы предложил коллектив исследователей из университета Северной Каролины. В своей работе они нанесли ленты на поверхность ненапряженной подложки (ПДМС, полидиметилсилоксан).

При растяжении подложки наблюдался линейный рост сопротивления, однако во время релаксации эта величина не возвращалась к исходным значениям, а оставалась неизменной. Повторные растяжения до величины первоначальной деформации также оставляли сопротивление неизменным. Подобное поведение наблюдалась в широком диапазоне деформаций - от 0 до 100 %. В чем же причина подобного поведения?

Ответ на этот вопрос помог анализ оптических микрофотографий, синхронно с анализом ВАХ (вольт - амперных храктеристик). Скольжение нанотрубок относительно подложки вызывает скольжение нанотрубок друг относительно друга, снижая площадь контакта между ними, и, следовательно, приводя к увеличению сопротивления. После релаксации подложки обратного скольжения не происходит, и поэтому площадь контакта (а, следовательно, и сопротивление) остается неизменным. Последующие растяжения приводят лишь к вытягиванию деформированной ленты, что не влияет на величину сопротивления.


Источник: Advanced Materials



Комментарии
Палии Наталия Алексеевна, 31 января 2012 14:33
интересно, получается, что для этих материалов (также как и для никелида титана, например) необходим "тренинг" (чтобы не было остаточных напряжений), после которого свойства (в данном случае сопротивление) не изменяются.
