Прозрачные гибкие проводники являются важными компонентами электронных и оптоэлектронных устройств, например, интерактивной электроники, вживляемых медицинских приборов и роботизированных систем с человекообразными способностями к восприятию. Данные компоненты облегчают взаимодействие человека с устройством и улучшают биологическую обратную связь. Существование проводящих тонких пленок с такими свойствами могло бы привести к разработке датчиков идентичных человеческой коже, которые обратимо растягиваются, чувствуют давление (не только прикосновение), сильно скручиваются, взаимодействуют со складными растягиваемыми и механически твердыми экранами и солнечными батареями, а также обертывают не плоские биологические поверхности без сморщивания. Здесь рассказывается о полученных с помощью метода распыления прозрачных проводящих пленках из однослойных углеродных нанотрубок, которые могут быть растянуты прикладыванием нагрузки вдоль любой оси, а затем освобождены от этой нагрузки. Этот процесс вызывает образование пружинящих структур в нанотрубках, которые обеспечивают деформации вплоть до 150% и удельные проводимости порядка 2200 См×см-1 [Сименс] в растянутом состоянии. Также пленки из нанотрубок используются как электроды в матрицах прозрачных гибких конденсаторов, которые работают как датчики давления и деформации.
Металлические пленки на гибких основаниях могут обеспечивать деформации посредством контролируемых трещин и изгибов, но они в основном непрозрачные. Проводящие полимеры могут быть изогнуты для формирования растягиваемых прозрачных электродов, но при этом данные изгибы могут быть несовместимы с устройствами, в которых существуют плоские поверхности. Пленки из углеродных нанотрубок и графена являются кандидатами для использования в растягиваемых прозрачных электродах, т.к. большая длина свободного пробега электронов в бездефектных пленках создает высокую проводимость без уменьшения прозрачности и сети из нанотрубок и графеновых слоев предоставляют некоторую гибкость без нарушения целостности пленки. По данной тематике проводится большое количество исследований, в которых используются такие материалы как графеновые слои с оксидами титана и индия, вертикально ориентированные нанотрубки, фторкаучуковые соединения, соединения с серебряными нанотрубками. Но создание материала одновременно с высокой проводимостью (s > 100 См×см-1) и прозрачностью (> 80%) все еще остается сложной задачей.
В данной статье рассматривается проводящая прозрачная растягиваемая пленка, полученная напылением нанотрубок, растворенных в N – метилпирролидоне, на подложку из полидиметилсилоксана (PDMS), активированную в ультрафиолете и озоне. Для получения лучшего значения сопротивления квадрата Rs пленка была легирована примесью с высокой скоростью переноса заряда (F4TCNQ).
На рисунке 1 представлена функция изменения сопротивления (DR/R0) от деформации для 7 последовательных стадий деформации и освобождения от нагрузки (релаксации): 0 - 50%, 0% - 100%, 0% - 150%, 0% -200%. При первой 50% деформировании сопротивление выросло на 0,71 от начального, что можно объяснить невозвратимыми потерями в соединениях между нанотрубками. После возвращения пленки в первоначальное состояние (0% деформации) отношение DR/R0 незначительно уменьшилось (0,64), но 0 не достигло. При дальнейшем деформировании до 100%, сопротивление проделало обратный путь от 0,64 до 0,71 при достижении 50% (предыдущий максимум деформации), а затем наклон кривой DR/R0 вырос. Такое же поведение было замечено на дальнейших стадиях деформации и релаксации. При деформации ε » 170% сопротивление пленки необратимо возросло на несколько порядков величины.
Влияние истории деформирования на сопротивление предполагает, что эти пленки из нанотрубок могут быть “запрограммированы” на определенное сопротивление с помощью первого цикла деформирования и освобождения от деформации и затем обратимо растягиваться с постоянным сопротивлением в диапазоне, определенном первой деформацией.
На рисунке 1с показана зависимость сопротивления от количества циклов деформации и релаксации (всего 12500 циклов). Минимальное значение на 1500 цикле объясняется тем, что в этот период сгустки нанотрубок принимают оптимальную структуру.
Структура пленок из нанотрубок была изучена с помощью атомно – силового микроскопа, для того, чтобы объяснить, почему сопротивление является функцией истории деформирования. На рисунке 2 показана серия эскизов и изображений с микроскопа отражающих изменения в структуре пленок. Первоначально сгустки нанотрубок (диаметром 10 – 20 нм) имеют изотропную ориентацию. При деформировании сгустки, расположенные в направлении деформации, вытягиваются в этом направлении, а сгустки, расположенные перпендикулярно деформации, вследствие воздействия сжимающих напряжений (из-за эффекта Пуассона) волнообразно изгибаются. При снятии напряжений сгустки, расположенные в направлении деформации, также волнообразно изгибаются. Стоит заметить, что при растяжении вдоль одной оси, проводимости в этом направлении и в перпендикулярном направлении становятся неравными.
Технологической целью является внедрение этих растягиваемых прозрачных проводников в интерактивные оптоэлектронные приборы и датчики для биологической обратной связи. Были созданы конденсаторы с параллельными обкладками, которые могут обнаруживать изменения давления и деформаций и при этом изменять свою емкость (рис.3). Емкость (С) линейно зависит от давления до 1МПа и растяжения до 50%. Наименьшее изменение емкости отличимое от шума было замечено при ~ 50 кПа.

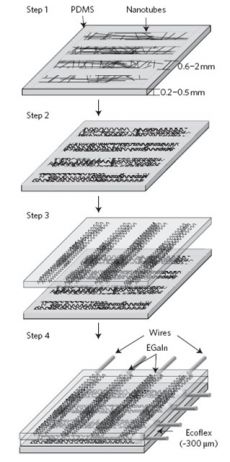

Также была изготовлена матрица конденсаторов для создания устройства с пространственным разрешением (рис.4). Две PDMS мембраны с образованными линиями из нанотрубок были предварительно деформированы для возможности дальнейшего обратимого растяжения. Далее мембраны были установлены так, что линии из нанотрубок стали располагаться ортогонально друг к другу. Капли жидкого металла (EGaIn) и медные провода, подключенные к линиям из нанотрубок, обеспечили контакт устройства с другими приборами. Затем мембраны были склеены друг с другом с помощью Ecoflex.

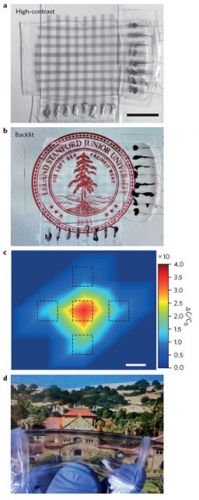

Средняя емкость каждого пикселя (при ширине линии 2 мм и толщине слоя Ecoflex 300 мкм) составила 13,3 ± 1,4 пФ (всего 64 пикселя, матрица 8 на 8). Прозрачность устройства лежала в диапазоне 88 – 95 %. Было обнаружено, что перекрестные помехи (влияние одного пикселя на другой) являются минимальными. Изменение емкости пикселя, к которому было приложено давление, было в 5 раз больше, чем у 4 соседних пикселей.
Созданное устройство менее чувствительно, чем аналогичные устройства идентичные коже, описанные в литературе, однако, на данный момент не существует еще устройств, которые были бы и прозрачными, и растягивающимися, а также демонстрировали способность обнаруживать и давление, и деформации.
