Взгляд изнутри: светодиодные лампочки

Ключевые слова:  LED, взгляд изнутри, лампочка ильича, лампочка нового поколения, микроскопия, мнение, Оптоган, периодика, РосНано, Светлана, светодиод, СЭМ

Автор(ы): Смирнов Евгений Алексеевич

Опубликовал(а):  Смирнов Евгений Алексеевич

26 октября 2011

Предисловие


В последнее время был поднят ажиотаж вокруг светодиодных ламп, которые должны заменить собой обычные лампы Ильича. И как поведал главный нанотехнолог России, такие лампы скоро поступят в продажу в Москве и Санкт-Петербурге. Конечно, всё было обставлено с пафосом: первым оценил новинку В.В.Путин. Мне удалось достать лампочку от «Оптогана» одним из первых, к тому же в руках у меня оказались ещё одна лампочка российского производства («СветаLED» или «SvetaLED»), правда побитая жизнью, но рабочая, и китайский NoName, которую с лёгкостью можно купить на ebay или dealextreme.com.

Когда мне в руки попадает хоть какой-либо мало-мальски ценный и интересный предмет (от теней для век до процессора или CD) мне сразу хочется его разобрать и заглянуть внутрь, увидеть, как это всё устроено и работает. Видимо, это и отличает учёных от обывателей. Согласитесь, какой нормальный человек будет разбирать лампочку за 1000 рублей, но что поделать – партия сказала: надо!

Часть теоретическая


Как Вы думаете, почему все так озабочены заменой ламп накаливания, которые стали символом целой эпохи, на газоразрядные и светодиодные?

Конечно, во-первых, это энергоэффективность и энергосбережение. К сожалению, вольфрамовая спираль больше излучает «тепловых» фотонов (т.е. свет с длинной волны более 700-800 нм), чем даёт света в видимом диапазоне (300-700 нм). С этим трудно спорить – график ниже всё расскажет сам за себя. С учётом того, что потребляемая мощность газоразрядных и светодиодных ламп в несколько раз ниже, чем у ламп накаливания при той же освещённости, которая измеряется в люксах. Таким образом, получаем, что для конечного потребителя это действительно выгодно. Другое дело – промышленные объекты (не путать с офисами): освещение пусть и важная часть, но всё-таки основные энергозатраты связаны как раз с работой станков и промышленных установок. Поэтому все вырабатываемые гигаватты уходят на прокатку труб, электропечи и т.д. То есть реальная экономия в рамках всего государства не так уж и велика.

Во-вторых, срок службы ламп, пришедших на замену «лампочкам Ильича», выше в несколько раз. Для светодиодной лампы срок службы практически неограничен, если правильно организован теплоотвод.

В-третьих, это инновации/модернизации/нанотехнологии (нужное подчеркнуть). Лично я ничего инновационного ни в ртутных, ни в светодиодных лампах не вижу. Да, это высокотехнологичное производство, но сама идея – это всего лишь логичное применение на практике знания о полупроводниках, которому лет 50-60, и материалов, известных около двух десятилетий.

Так как статья посвящена светодиодным лампам, то я более подробно остановлюсь на их устройстве. Давно известно, что проводимость освещённого полупроводника выше, чем проводимость неосвещённого (Wiki). Каким-то неведомым образом свет заставляет электроны бегать по материалу с меньшим сопротивлением. Фотон, если его энергия больше ширины запрещённой зоны полупроводника (Eg), способен выбить электрон из так называемой валентной зоны и закинуть в зону проводимости.



Схема расположения зон в полупроводнике. Eg – запрещённая зона, EF – энергия Ферми, цифрами указано распределение электронов по состояниям при T>0 (источник)

Усложним задачу. Возьмём два полупроводника с разным типом проводимости n и p и соединим вместе. Если в случае с одним полупроводником мы просто наблюдали увеличение тока, протекающего через полупроводник, то теперь мы видим, что этот диод (а именно так по-другому называется p-n-переход, возникающий на границе полупроводников с различным типом проводимости) стал мини-источником постоянного тока, причём величина тока будет зависеть от освещённости. Если выключить свет, то эффект пропадёт. Кстати, на этом основан принцип работы солнечных батарей.



На стыке полупроводников p и n типа возникающие после облучения светом заряды разделяются и «уходят» каждый к своему электроду (источник)

Теперь вернёмся к светодиодам. Получается, что можно провернуть и обратное: подключить полупроводник p-типа к плюсу на батарейке, а n-типа – к минусу, и… И ничего не произойдёт, никакого излучения в видимой части спектра не будет, так как наиболее распространенные полупроводниковые материалы (например, кремний и германий) – непрозрачны в видимой области спектра. Всему виной то, что Si или Ge являются не прямозонными полупроводниками. Но есть большой класс материалов, которые обладают полупроводниковыми свойствами и одновременно являются прозрачными. Яркие представители – GaAs (арсенид галия), GaN (нитрид галлия).

Итого, чтобы получить светодиод нам надо всего-то сделать p-n-переход из прозрачного полупроводника. На этом я, пожалуй, остановлюсь, ибо, чем дальше, тем сложнее и не понятнее становится поведение светодиодов.

Позволю себе лишь несколько слов о современных технологиях производства светодиодов. Так называемый активный слой представляет собой очень тонкие 10-15 нм толщиной перемежающиеся слои полупроводников p- и n-типа, которые состоят из таких элементов как In, Ga и Al. Такие слои эпитаксиально выращивают с помощью метода MOCVD (metal-oxide chemical vapor deposition или химическое осаждение из газовой фазы).



Схематичное представление устройства светодиода

Есть ещё одна проблема, которая мешает реализовать 100% конверсию (преобразование 1 электрона в 1 фотон) электричества, и заключается она в том, что даже такие тонкие слои полупроводников в определённой степени поглощают свет. Даже не то, чтобы сильно поглощают, просто свет «блуждает» внутри кристалла из-за эффекта полного внутреннего отражения на границе кристалл/воздух: увеличивается длина пути до выхода света из кристалла и, в конечном счёте, такой блуждающий фотон может поглотиться. Один из путей решения – использование структурированных подложек. Например, в современной светодиодной промышленности широко используется метод формованной сапфировой подложки. Такое микроструктурирование приводит к повышению эффективности светоотдачи всего диода (подробнее).

Для заинтересованных читателей могу предложить познакомиться с физикой, лежащей в основе работы светодиодов. Помимо этой интересной работы, выполненной в стенах родного МГУ, у Светланы и Оптогана есть прекрасная плеяда научных коллективов в самом Санкт-Петербурге. Например, ФизТех. А ещё можно почитать эту статью.

Часть методическая


Все измерения спектров ламп были сделаны в течение 30 минут (т.е. фоновый сигнал менялся слабо) в затемнённой комнате с помощью спектрометра Ocean Optics QE65000. Здесь можно почитать об устройстве спектрометра. Помимо 10 зависимостей на каждый вид ламп был измерен темновой спектр, который затем вычитали из спектров лампочек. Все 10 зависимостей для каждого образца суммировались и усреднялись. Дополнительно каждый итоговый спектр был нормирован на 100%.


Спектрометр Ocean Optics – отличный инструмент в умелых руках

Часть практическая


Итак, приступим. В наличии у нас есть шесть лампочек: 3 для полного разбора и ещё 3 для сравнения (так сказать контрольные образцы):
1. Лампочка Ильича
2. Лампочка Ильича М (т.е. газоразрядная лампа, формой повторяющая привычную лампочку Ильича)
3. Спираль Ильича (обычная газоразрядная лампа)
4. LED-лампа от «Оптогана»
5. LED-лампа от «СветаLED»
6. LED-лампа из Китая NoName

Все лампочки в сборе. Можем начинать!

Спектры


Ничего сверхъестественного тут мы не увидели. Лампочка Ильича безбожно пускает всё электричество в нагрев и цвет её то ли жёлтый, то ли оранжевый. Все ртутные лампы имеют полосатый спектр, который в человеческом глазе, как одновременное включение 3 пикселов (RGB) на экране (синие линии – ~420 нм, зелёные - ~550 нм, оранжевые и красные – всё, что выше 600 нм), преобразуется в белый.


Спектр трёх лампочек сравнения (для сравнения под шкалой представлена часть спектра, которая воспринимается человеческим глазом)


А вот у светодиодных ламп спектр разительно отличается. Есть две компоненты: собственно, синяя от самого диода, и вторая, размазанная по всему спектру, – от люминофора или, по-русски, флуоресцентного красителя, который наносят на сами светодиоды и заливают сверху защитным слоем полимера. Соотношение между синим цветом диода и полосой эмиссии (испускания) люминофора определяет цветовую температуру лампы. Мы можем видеть, что у «Оптогана» самый тёплый свет, а у Китая самый холодный. Выгодно использовать 1 люминофор для регулирования цветовой температуры, таким образом, толщина слоя люминофора в купе с мощностью светодиода и определяет цветовую температуру. Стоит отметить, что в лампочках из Китая и от «Светланы» используется, по всей видимости, один и тот же люминофор, а вот «Оптоган» применяет свой собственный (существенное отличие максимума полосы испускания люминофора).


Сравнение спектров светодиодных ламп и традиционной лампы Ильича (для сравнения под шкалой представлена часть спектра, которая воспринимается человеческим глазом)


Лампочка от Светланы нам досталась в поломанном виде, и спектр мы снимали уже без матового стекла. Однако позвольте продемонстрировать аналогичную ситуацию на примере лампы из Китая, благо их было две штуки. Нормированные спектры мало различаются между собой, а небольшое увеличение интенсивности можно списать на то, что более длинноволновое излучение лучше рассеивается на матовом стекле.


Сравнение ламп китайского производства с и без стеклянной колбы (для сравнения под шкалой представлена часть спектра, которая воспринимается человеческим глазом)


Если кому-то будет интересно, то тут представлено довольно обстоятельное моделирование характеристик светодиодов.

Цена, материалы и характеристики


Трёх девиц под окном ломали поздно вечерком… Справа на лево: Оптоган, СветаLED и NoName Китай

Китайский NoName


Лампочка из Китая была заказана через dealextreme.com и доставлена в Россию в течение 2 месяцев (сами понимаете, Почта России). Её стоимость около 14$ или примерно 420 рублей, включая доставку. Цветовая температура 5000-6000К, что соответствует белому холодному свету. Размеры совпадают с обычной лампочкой Ильича. Материал «колбы» - матовое стекло. На мой взгляд, идеальная замена обычной лампе накаливания, если бы цветовая температура была на 1000-2000К ниже указанной.

«Оптоган»


Лампочка была представлена простым смертным на специальной презентации. Дизайн от Артемия Лебедева, благородные материалы корпуса – поликарбонат и алюминий с фирменной символикой «Оптогана». Цветовая температура 3050 К. Очень мягкая и приятная лампа, но цена кусается – 995 рублей за штуку. Кому она нужна за такие деньги?!

Кстати, с качеством у Оптогана пока проблемы: тест на выносливость не проходит. Пару раз ввернул/вывернул и получил следующий результат:


Хлипкое крепление. Дамская лампочка, что тут ещё сказать!

«СветаLED»


LED-ламы этой фирмы пока ещё не появились на российском рынке, но говорят, что цена будет около 450-500 рублей. Однако ко мне в руки она попала, упакованной в стильную коробочку (видимо, какая-то пилотная партия), на которой значится температура 3500-4500К (это всё равно, что указать, что длина экватора от 35 000 км до 45 000 км). Радиатор запрятан под алюминиевым колпаком (мелочь, а приятно, как будто держишь в руках обычную лампочку Ильича, только немножко «переделанную»), а вокруг алюминиевого диска со смонтированными светодиодными модулями всё обильно замазано термопастой типа КТ-8. Говорят, что «Светлана» каким-то образом относится к военным, которые, видимо, живут по принципу Джейми Хайнемана: «Сомневаешься – смажь!». К примеру, у китайской лампы термопаста нанесена только под самими светодиодными модулями.

Те, кто нещадно бил лампочки «СветаLED» и NoName из Китая говорят, что стекло довольно хрупкое, и по качеству (чисто субъективная оценка) уступает лампочкам накаливания.

Так ковырялась лампочка…


На чипе лампы «Оптогана»
Тег #RusNT поставить надо!
И нам засветит #RusNT
И в сентябре, и в феврале
(с) АП


Небольшой фотоотчёт (видеокамера почему-то отказалась работать) о том, как мы разбирали лампочки:

К гламурному эксперименту надо подходить гламурно! (Хотя все совпадения цветов вымышлены)


Самое главное оружие – молоток, как же без него?!


Честно, я старался, но поликарбонат так и не поддался. Разрушалось всё, стол, линолеум, алюминиевый радиатор, но не поликарбонат, который в последствие был удалён отвёрткой. Но лампочка даже в полуразобранном состоянии продолжала гореть.


Далее пришлось очень долго ковырять драйвер, который залит каким-то полимером. В результате и драйвер, и гордость Оптогана – монолитный светодиодный чип – были извлечены на поверхность.

Драйвер


Ниже представлены все 3 драйвера вместе. Оцените сложность исполнения каждого из них…


Сверху вниз: «Оптоган», «СветаLED» и Китай

Начнём с самого нижнего. Китайский драйвер, честно говоря, мне понравился: мощные конденсаторы, катушки, немножко преобразующей электроники (диодный мост и т.д.). Всё выполнено очень компактно, из-за чего сама лампа имеет довольно скромные размеры. Также, большим плюсом является то, что все подводящие провода длинные, т.е. реально можно «отремонтировать» лампу! Или использовать драйвер после срока службы лампы в каких-то иных целях. Конечно, большинству обычных пользователей до этого нет дела, но всё-таки это можно отнести к потенциальным плюсам. Сама подложка со светодиодными чипами крепится на 2 миниатюрных болтика (ведь китайская же…), так что, в прямом смысле, с лампой можно обходиться как с конструктором.


Драйвер из китайской NoName LED-лампочки


Проводки действительно очень длинные…


Лампа производства компании «Оптоган» имеет очень сложный драйвер с твердотельными конденсаторами и, как меня убеждали специалисты, с импульсным блоком питания (хотя все светодиодные лампы должны иметь такой блок питания). При этом сам драйвер наравне со светоизлучающим модулем является «фишкой» фирмы и её основной гордостью. Ходят слухи, что компания будет вести R&D в области минимизации этого драйвера и, возможно, в ближайшем будущем уменьшит размер своей гигантской лампочки до приемлемых размеров.


Гордость «Оптогана» – драйвер и светоизлучающий модуль – рядом с главным фейлом – цоколем

«СветаLED». Назвать это драйвером язык не поворачивается. Даже у Китая есть какие-то «плюшки», которые улучшают потребительские свойства лампы (например, защищают от мигания), но здесь нет ничего ровным счётом, кроме диодного моста, предохранителя, огромнейшего конденсатора (10 мкФ, 450 В – много это или мало?! стоит сказать, что энергии, запасённой в конденсаторе, хватает на то, чтобы лампочка светила 1,5 минуты после отключения питания) и, по всей видимости, коммутатора нагрузки. Всё настолько просто и примитивно, что я сначала был слегка удивлён. Истинное детище сумрачного российского гения …


Тоже гордость…сумрачного российского гения

Возможно, что простота исполнения – козырь лампочки «СветаLED». Мерцания с частотой 50 Герц, скорее всего, среднестатистический глаз вряд ли увидит, да и неоткуда им там взяться, так как мощный конденсатор всё сглаживает, а люминофор и подавно не сможет так быстро высвечивать закачанную в него энергию (фосфоресценцию в сложных молекулярных красителях никто не отменял). Отсюда должна вытекать низкая стоимость лампы… хм, но где-то тут есть подвох, так как лампа планируется к выпуску по цене, близкой к китайскому аналогу с учётом разовой доставки в Россию!

N.B. Важно помнить, что помимо всего прочего важными и зависящими от устройства драйвера параметрами являются: коэффициент пульсаций, которые могут негативно влиять на умственную активность человека, и фоновое электромагнитное излучение, которое неизбежно возникает из-за использования различных «выпрямляющих» схем. Но это уже совсем другая история…

Светодиоды


Вот мы и дошли до самого лакомого кусочка нашего исследования. В Интернете есть множество публикаций (раз, два, три), где приводится сравнение спектров ламп разных производителей, их потребительских характеристик (дизайн, срок службы и т.д.), но сейчас мы опустимся чуть ниже, чтобы стать ближе к самим светоизлучающим элементам ламп. Сразу оговорюсь, что все 3 лампы примерно одной и той же мощности 5-6 Вт (если внимательно посмотреть технические характеристики лампы «Оптогана», то мы обнаружим изображение данного чипа, рассчитанный на 5 Вт, тогда как заявленная мощность лампы 11 Вт) и имеют примерно одинаковую светоизлучающую площадь. Итого мы имеем световой поток на Вт (люмен на Вт): Китай – 70-90, Оптоган – 65, Светлана – 75. Мне кажется, это важно, если уважаемые читатели захотят сравнить лампы между собой!

Если честно, то к китайскому светодиоду, именно к самому чипу, я проникся симпатией. Красота его внутреннего устройства просто восхитительна. Мне повезло: пока я отрывал все слои с этого светодиода, нечаянно повредил большой диод-чип, в результате чего обнажилась микроструктурированная сапфировая подложка:

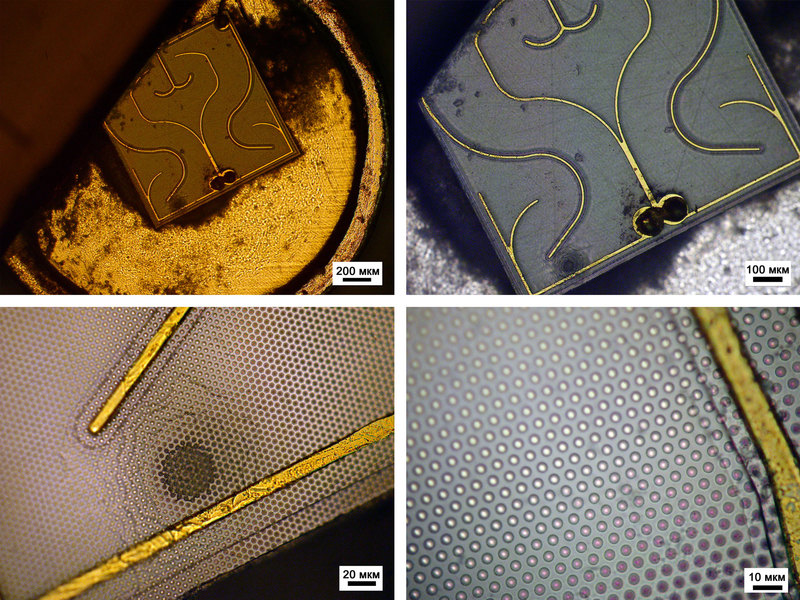

Оптические микрофотографии китайского чипа вид сверху: золотистые полосы на чипе – токоподводящие контакты.


Слоистая структура светоизлучающего чипа при максимальном увеличении на оптическом микроскопе. Темная область соответствует сапфировой подложке. Стрелками отмечены отдельные слои или группы слоёв.

Кстати, сам чип изолирован от внешнего мира как минимум 3 слоями, но мне кажется, что их всё-таки там 4. Первый – полимер с люминофором, превращающий часть излучения в синей области спектра в жёлто-оранжевую. Второй – небольшой слой мягкого полимера, затем выпуклая оболочка (а-ля линза) из твёрдого полимера, и ещё два слоя из мягкого и твёрдого полимеров.

Мне хотелось бы отметить, что по сравнению с остальными лампами китайская максимально просто устроена. Всего 4 проводка соединяют большой чип с окружающим миром (у остальных ламп их гораздо больше), всего 1 светоизлучающий чип на диод, который уже непосредственно монтируется на плату, грамотно разведённые токоподводящие контакты на самом чипе, позволяющие равномерно по всей поверхности протекать электрическому току (что-то подобное есть и у «Оптогана»). Каких-то явных, существенных недостатков мне найти не удалось.

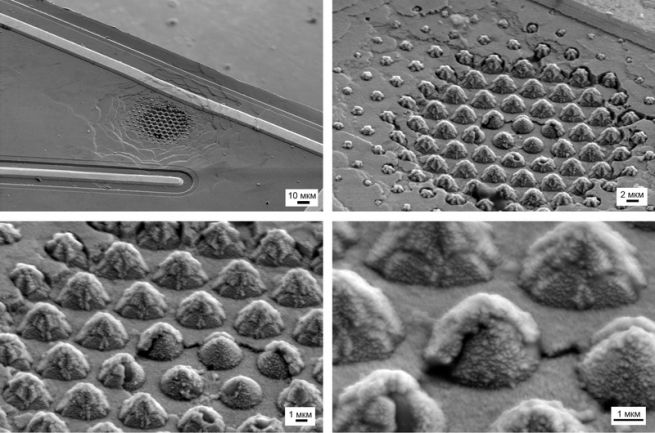

SEM-изображения структурированной сапфировой подложки


Слоистая структура выдаёт, что мы на правильном пути (следствие метода создания чипов - MOCVD), но разглядеть отдельные слои активной области вряд ли удастся…


Чип и контакты, которые его питают

Приступим к лампочке от «Оптогана». Самое странное, на мой взгляд, – расположение светоизлучающего модуля. По центру. И у Китая, и у «Светланы» несколько «миниатюрных» модулей мощностью по 1 Вт равномерно распределены по подложке, таким образом, теплоотвод от светодиодов этих фирм намного лучше, чем от модуля «Оптогана». Да, я прекрасно понимаю, что светодиодный модуль «Оптогана» выполнен из меди, она хорошо проводит тепло, а большой радиатор эффективно его рассеивает. Но лампочка от «Оптогана» имеет огромные размеры, которые, кстати, ещё и обусловлены тем, что надо как-то крепить поликарбонатную колбу, и влезет не в каждый патрон.

Такой светодиодный модуль устроен довольно просто: в шахматном порядке под полимерным слоем, окрашенным жёлто-оранжевым люминофором, расположены отдельные диоды, которые соединены друг с другом (схему соединения диодов и прочие технические детали можно найти тут).


SEM-изображение отдельных светодиодов на подложке после удаления полимерного слоя

Сам же полимерный слой имеет довольно интересную структуру. Он состоит из маленьких (диаметр ~10 мкм) шариков:


Оптические микрофотографии «изнанки» полимерного слоя

Случайно получилось так, что один разрезанный микротомом диод остался в полимерном слое. Стоит отметить, что сам диод действительно прозрачен и сквозь него видны контакты на другой стороне чипа:


Оптические микрофотографии светодиода с тыльной стороны: отличная прозрачность для такого рода изделий


Полимерный слой настолько прочно приклеен как к самой медной подложке, так и к отдельным чипам, что после его удаления на поверхности диодов всё равно остаётся тонкий слой полимера. Ниже на изображениях, полученных с помощью электронного микроскопа можно во всей красе увидеть «скол» того самого активного слоя диода, в котором электроны «перерождаются» в фотоны:

SEM-изображения светоизлучающего слоя отдельного светодиода (стрелками указано расположение активного слоя)


А вот и текстурированный буферный слой, внимательно присмотритесь к правому нижнему изображению – оно нам ещё пригодится (стрелками указан буферный слой)


После неаккуратного обращения с чипом некоторые контакты повредились, а некоторые остались целыми


И последняя лампа – «СветаLED». Первое, что удивляет, – подложка со светодиодными модулями – внимание! – прикручена на здоровенный болтик к остальной лампе (прям как в Китае делали). Когда разбирал, думал, что может мешать «оторвать» её от остальной лампы, а потом увидел болтик… Кстати, на обороте этой алюминиевой подложки маркером! написан какой-то номер. Такое создаётся ощущение, что на заводе Светланы под Питером работают гастарбайтеры, которые собирают эти лампы вручную. Хотя нет, погодите, ведь лампочки производят военные… …


Мало того, что подложка со светодиодами прикручена на шурупчик, так на обратной стороне написан номер… МАРКЕРОМ – ручная работа…

Сами модули намертво посажены на алюминиевую подложку: оторвать целиком не получается. Видимо припаяны, чтобы улучшить теплопроводность. Здесь я много комментировать не буду, так как все комментарии приведены выше при обсуждении лампы «Оптогана».


Оптические микрофотографии светоизлучающего диода от компании Светлана: на изображении-вставке отчётливо видна микроструктура подложки


На заметку: удалось разглядеть, как соединены отдельные чипы в модуле от «Светланы». Последовательно, к моему великому разочарованию. Таким образом, если «перегорит» хотя бы 1 светодиод, то весь модуль перестанет работать.


SEM-изображения светоизлучающего диода от компании Светлана (стрелочками показана активная область). На левом верхнем рисунке добавлено изображение предполагаемых контактов так, как они должны были быть проложены в модуле (4 x3 диода).


Всё та же знакомая микроструктурированная сапфировая подложка…


Не вызывает ли эта картинка эффекта déjà vu?! Стрелочками указан буферный слой.


К сожалению, сайт компании, производящей лампы «СветаLED», выполнен истинными дизайнерами: много красивых картинок и мало смысла, нет нормальных дотошных спецификаций, как, например, на сайте «Оптогана» (кстати, он существует на двух доменах RU и COM с примерно одинаковым содержанием). К тому же, есть сайт, посвящённой только 1 лампочке, есть сайт собственно самой компании, но спецификации вообще почему-то лежат на совершенно ином ресурсе.

Скандалы, интриги, расследования…


Если кто-то дочитал до этого момента, то сейчас начнётся всё самое интересное. А именно, давайте я просто представлю на Ваш суд данные, которые мне показались интересными:
1. На этом рисунке я попытался привести фотографии с какими-то характерными особенностями диодов от «Светланы» и «Оптогана»:


2. Внимательно почитайте спецификацию на сайте «Оптогана» и на сайте «Светланы». Модуль у «Светланы» имеет размеры 5 на 5 мм, 2 уголка на «крышке» срезаны под 45 градусов и т.д. – многое совпадает со спецификацией «Оптогана». Продолжающийся эффект déjà vu не мучает?! А может просто всё закупается на Тайване?!

И, конечно же, выводы


Готов ли быть патриотом и назвать лампу «отечественного» (например, у «Оптогана» чипы производятся в Германии) производства лучшей по совокупности всех факторов?! Пожалуй, что нет. Честно, светодиодная лампа китайского производства меня приятно порадовала: относительная простота схемы питания диодов, простые материалы, удачное размещение светодиодов на подложке. Проблема с цветовой температурой решаема, а вот единственный минус, который меня как покупателя смущает, это долговечность лампочки из Поднебесной.

Лампы «отечественного» производства, а в особенности, «Оптоган» как всегда «радуют» своей ценой. Я больше, чем уверен, что можно было бы начать с «кустарного» дизайна, дешёвых материалов (стекло вместо поликарбоната) и заполнить нишу бюджетных источников света (вроде как богачей в России не так уж много, или я чего-то не знаю?!). Но даже не это главное, готовых вложить 1000 рублей в лампочку и не думать об их покупке в течение нескольких лет найдётся не мало. Оставим внешнее поразительное сходство между модулями, меня больше заботит другое – сходство между отдельными светодиодными чипами (геометрические размеры, расположение, контакты и т.д.). Такое ощущение, что изготавливали их на оборудовании одной и той же фирмы, только версии этого оборудования отличаются как v.1.0 и v.1.1. Конечно, я понимаю, что самое главное в светодиоде – внутренняя структура активной зоны, но, согласитесь, трудно достать 1 чип размером 160 на 500 мкм (толщина человеческого волоса 50-80 мкм) и сравнить эмиссионные спектры у чипов «Оптогана» и «Светланы».

Тем не менее, если компании «Оптоган» доработает цоколь, уберёт дорогие материалы (поликарбонат), уменьшит размеры, заменит 1 мощный чип на несколько более простых и оптимизирует драйвер (короче, вы поняли – полностью переделает лампу), то у такой лампочки будут все шансы завоевать российский рынок, так как помимо указанных недостатков, есть и масса плюсов таких, как грамотное соединение диодов в модуле, умный «драйвер» и т.д. Спасибо технической документации.

Что же касается «Светланы», то кроме простейшего драйвера, который должен влиять на цену в сторону понижения, расположения светоизлучающих модулей на подложке, плюсов-то практически и нет. Техническая документация мутная, светодиоды соединены последовательно, что при «перегорании» 1 диода выводит целый модуль из строя (т.е. в нашем случае снижает световой поток на 12,5%), размазанная повсюду термопаста – всё это уверенности не добавляет. Но, это был всего лишь прототип, может быть, промышленные образцы будут лучше.

Данная статья не имеет целью очернение или наоборот превознесение продукции одних производителей над другими. Привожу только факты, а уж вывод делать вам! Как говорится, думайте сами, решайте сами…

Видео раздел


Спасибо большое OSRAM, что подготовил столь подробное видео о том, как производит светодиоды (правда, эта компании делает светодиоды по несколько иной технологии, нежели все нами изученные лампочки):


Если есть энтузиасты готовые помочь с написанием русских субтитров – с радостью приму помощь

Процесс переноски светодиодных чипов внутрь пластикового корпуса:


А так на Тайване «фасуют» светодиодные чипы по пластиковым модулями с нанесением красителя и упаковкой в бобины:



P.S. В среду (26.10) начнётся Форум по нанотехнологиям, на нём будет широко представлена компания «Оптоган». Надеюсь, что мой микрофон на пресс-конференции не выключат и мне удастся задать неудобные вопросы… Главное, потом живым выбраться...
P.P.S. В свете последних личных проблем я не уверен, что найду в себе силы доделать начатую работу. А именно расквитаться с flash-памятью и дисплеями (E-Ink и ЖК). Ещё были планы и публикацию по биологическим объектам написать, но видимо и их придётся задвинуть в долгий ящик...

СПАСИБО! Всем за то, что читали и комментировали...


В статье использованы материалы: Оригинальная статья размещена на сайте ХабраХабр
