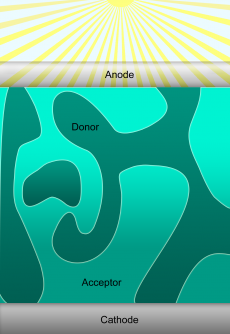

Рисунок 1 - Схематическое изображение BHJ солнечной батареи
Рисунок 2 - Схематическое изображение текстуры
Рисунок 3 - Схема Ллойда
Рисунок 4 - SEM (слева), AFM (по центру) и схематическое изображение активного слоя P3HT:PCBM (справа), нанесенного методом spin-coating на фоторезистивную подложку
Рисунок 5 - Зависимость фототока от параметров решетки
Рисунок 6 - Сравнительная характеристика параметров

Повышая КПД органики

Ключевые слова:  органический, солнечные батареи, текстура, фуллерен

Опубликовал(а):  Клюев Павел Геннадиевич

12 марта 2011

Известно, что КПД органических солнечных батарей (organic solar cell OPV) низок по сравнению с КПД "классических" кремниевых. Проигрывая в эффективности преобразования солнечной энергии, органические солнечные батареи выигрывают в цене и гибкости. Стоимость производства OPV гораздо ниже, чем стоимость производства кремниевых батарей. За последние пять лет КПД OPV вырос до 7% (напомним, КПД кремниевых батарей около 15%).

Активная область органических солнечных батарей - bulk heterojunction (BHJ) - смесь фаз донора и акцептора (рис.1). В качестве последнего выбирают фуллеренсодержащие соединения, они обладают хорошими акцепторными свойствами. Проблемой BHJ продолжает оставаться низкая подвижность носителей заряда и так называемая "тупиковость" путей, по которым носители заряда достигают электродов: не всегда эти пути ведут "куда надо", к электроду.

Ученые из университета в Эймсе, штат Айова, США, предложили использовать в качестве подложки poly(3-hexylthiophene): [6,6]-phenyl-C61-butyric acid methyl ester (P3HT:PCBM) солнечных батарей текстурированную подложку (рис.2). Нагрев структуры до высоких температур и "чеканка" для изменения формы поверхности для достижения необходимого рельефа могут отрицательно сказаться на работе OPV, кроме того, при этом толщина активного слоя становится неравномерной, что в свою очередь приводит к неоднородному поглощению и потерям в материале. Решение может быть найдено, если использовать текстурированную подложку, полученную интерференционным методом с использованием фоторезиста. На ITO (tin-doped indium oxide) наносится AZ-hir 1075 PR фоторезистивный слой. Засветка осуществляется аргоновым лазером на длине волны 364 нм с использованием интерференционной схемы Ллойда (рис.3). Активный слой наносится методом spin-coating (центрифугирования). В результате повышается EQE (квантовая эффективность), возрастает ток короткого замыкания. Результат объясняется в основном многократным отражением света от поверхности сформированной решетки.

На рисунке 4 представлены три образца с текстурированной подложкой. Самым удачным является третий образец (внизу). Период текстуры - 2 мкм. Эксперимент показывает, что при меньшем периоде происходит излишнее заполнение "впадин" текстуры. Оптимальным оказывается соотношение высота 300 нм - период структуры 2 мкм. По сравнению с планарной структурой у структуры текстурированной ток короткого замыкания возрастает на 20% (см.рис.5). Таким образом, используя текстурированные структуры в производстве органических солнечных батарей, можно добиться улучшения их характеристик за счет уменьшения доли отраженного света.


Источник: Advanced Materials



Комментарии
Клепа, 12 марта 2011 09:03
Я конечно дико извиняюсь, но почему сравнение только с кремниевыми батареями? А если с этими?
дело не в сравнении, а в общем исполнении органических солнечных батарей, их КПД низок, и проблема в том, как его повысить
Как бы то ни было - интересно!
Что победит в итоге покажет время. Но наверное, то, что дешевле...
Органика выгорает на ультрафиолете. Причём бодренько. Кремний, в общем-то, стабилен.
Александр Ринатович, Вы хотите сказать, что это бесперспективно?
Это не сможет работать долго. В принципе не сможет. Срок службы, думаю, не больше года. Отсюда, для конкуренции с кремнием, органика должна быть раз в 30-40 дешевле. (если учесть срок службы (для кремния до 15 лет) и разницу в КПД).
А с точки зрения массового потребления - это просто замечательно.
Товар, который гарантированно выйдет из строя за полгода-год, обеспечит непрерывный спрос.
