Рисунок 1. СЭМ-фотография графеновых листов.

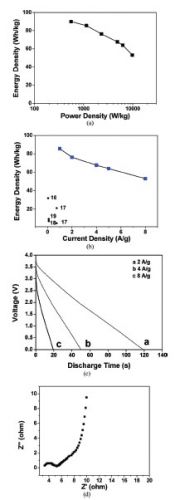

Рисунок 2. а) Зависимость удельной энергии от удельно мощности ионистора. b) Зависимость удельной энергии от удельной силы тока ионистора. с) Кривые разрядки при различной удельной силе тока. d) Амплитудно-фазовая частотная характеристика ионистора при подаче синусоидального сигнала напряжением 5 мВ в диапазоне частот 100 кГц - 1 мГц.
Рисунок 3. Заисимость Аррениуса при различных значениях удельной силы тока.

Графеновые ионисторы: еще мощнее!

Ключевые слова:  графен, ионистор

Опубликовал(а):  Шуваев Сергей Викторович

27 ноября 2010

Гибридные автомобили постепенно превращаются из многочисленных концепт-каров, демонстрирующихся на всевозможных мотор-шоу, в привычных участников дорожного движения. Однако конструкция таких автомобилей продолжает совершенствоваться. В частности, для быстрого высвобождения энергии при ускорении и аккумуляции энергии при торможении предлагается использовать ионисторы. Однако существующие суперконденсаторы пока обладают слишком малой удельной энергией по сравнению с привычными аккумуляторными батареями. Поэтому основные усилия исследователей направлены на повышение удельной энергии ионисторов.

Различают три различных типа ионисторов - идеальные ионисторы (в которых не протекают электрохимические реакции), гибридные ионисторы (в которых электрохимическая реакция протекает лишь на одном из электродов) и псевдоконденсаторы (в которых электрохимическая реакция протекает на обоих электродах). В качестве материала электрода в ионисторах используется в основном активированный уголь, однако на эту роль активно предлагаются другие модификации углерода, в частности УНТ и графен, что продиктовано в первую очередь увеличением площади поверхности: так максимальная теоретическая емкость для графенового электрода составляет 550 Ф/г. Однако приблизиться к этому значению исследователям пока не удалось.

Дабы восполнить этот пробел, коллектив китайских исследователей получили ионистор, где в качестве электродов используется мезопористый графен (рис. 1), благодаря большой площади поверхности которого ученым удалось добиться удельной энергии ионистора 90 Вт ч/кг при удельной силе тока 1 А/г и комнатной температуре. Для того, чтобы избежать слипания графеновых листов, они были обработаны политетрафторэтиленом. Результаты электрохимических измерений представлены на рис. 2.

По сравнению с активированным углем, который широко используется в качестве электродного материала ионисторов, поры в мезопористом графене ощутимо больше, что позволяет использовать ионные электролиты с большим размером молекул, которые не могут проникать в поры активированного угля.

Для практического применения ионисторов в транспортных средствах необходимо, чтобы они могли функционировать по крайней мере при 60 0С. По этой причине авторами была исследована зависимость емкости двойного электрического слоя от температуры. Было установлено, что эта зависимость описывается уравнением Аррениуса (рис.3), т.е. повышение температуры, ускоряя движение молекул электролита, способствует образованию двойного электрического слоя.



Источник: Nano Letters



Комментарии
Неужели не врут?
А шут знает.

Тефлон ни в чём не растворяется, так что чисто технически обработать им графен трудновато.

90 Вт*ч/кг, если я правильно посчитал, это очень хороший результат.
Для суперконденсаторов давно пора использовать кумулятивный параметр, который адекватно характеризует технологический уровень. Речь идет о произведении плотности энергии на плотность мощности (см. Высокоемкие конденсаторы для ультраплотного поверхностного монтажа. Нано- и микросистемная техника 2006, № 3, с.30-37).
У рассматриваемой разработки этот параметр (плE x плW ) находится на уровне 1.5 х 108 Дж2/кг2 с.
В литературе, например, M.D. Stoller, S. Park, Y. Zhu, J. An and R.S. Ruoff, Nano Letters 8, 3498 (2008); Y. Wang, Z. Shi, Y. Huang, Y. Ma, C. Wang, M.Chen and Y. Chen, J. Phys. Chem. C 113, 13103 (2009); J. Yan, T. Wei, B. Shao, F. Ma, Z. Fan, M. Zhang, C. Zheng, Y. Shang, W. Qian, F. Wei, Carbon 48, 1731 (2010) сообщается о достижении значений плE x плW , на уровне, примерно, 1 х 109 Дж2/кг2 с.
Рассматриваемая разработка не может быть отнесена к классу advanced, поэтому заголовок Графеновые ионисторы: еще мощнее! преувеличивает уровень разработки.
Gogotsi Yury, 04 декабря 2010 18:38
Эта статья не стоит времени которое Сергей Викторович
потратил на ее перевод и еще в меньшей степени времени
которое другие коллеги затратят на ее чтение.

Ответ на вопрос Евгения Алексеевича прост: "Врут!". Достаточно посмотреть на рис. 3 в оригинале статьи
(вольтамограммы). Они просто катастрофически асимметричны даже при очень малой скорости зарядки/
разрядки в 10 милливольт в секунду и показывают leakage и low Faradic efficiency (не уверен какие термины
правильно использовать в русскoм переводе). Таким образом, даже речи быть не может быть о "еще мощнее!".
Их реальная плотность мощности ниже чем у любого коммерческого ионистора. Нет никаких чудес и с
плотностью энергии (и не может быть при удельной поверхности электрода в 500 м2/г). Авторы используют
окно в 4 В, но их электролит разлагается при этом напряжении. В результате емкость падает на примерно 10%
после 500 циклов (рис. S2, Supplementary Info). Значит срок работы этого графенового ионистора до потери
50% емкости всего 2500 циклов - современные литиевые аккумуляторы имеют больший срок службы, а
ионистор должен выжить 500000-1000000 циклов.

К сожалению, эта статья, которая является саморекламой коммерческой компании и обманом научной
общественности, проскользнула мимо рецензентов и редакторов Nano Letters. Shame on them!
Трусов Л. А., 04 декабря 2010 21:04
Вот оно всё и открылось
А я уже представил себе светлое будущее, но тоже перевёл на LiFePO4 и понял, что революция откладывается...
Трусов Л. А., 08 декабря 2010 01:48
в библиотеке?
Трусов Л. А., 08 декабря 2010 21:58
не понимаю, что такое "материал по термическому разложению солей марганца".

про марганец и соли написано, например, в химической энциклопедии.

по всяким основным свойствам веществ и материалов полно информации в SpringerMaterials.

если нужны статьи, то ищем во всяких scholar.google.com, sciencedirect.com, www.scirus.com и т.п.

если нет доступа, то можно запросить у имеющих по конкретным ссылкам.

а так я сомневаюсь, что кто-то будет за Вас искать непонятно что. странно, что дипломники не могут найти литературу. даже страшно представить такое.
Владимир Владимирович, 08 декабря 2010 21:59
Что-нибудь, где-нибудь (ведь есть у марганца разные соли, которые разнообразно разлагаются) - да вот

P.S. Ух ты, кажется я точнехонько подгадал, чтоб "развеять сомнения" Льва Артемовича

P.P.S. Действительно, "страшно"
Хотелось бы статью на которую ссылаются увидеть.
Dialog Expert DialogExpert, 06 июня 2012 17:37
«ВЕДРО ДЛЯ ЭЛЕКТРИЧЕСТВА»

Конструкторский коллектив, возглавляемый инженером Овчаровым В.В. разработал конструкцию энергонакопителя электрического тока большой удельной емкости. Конструкция накопителя электрической энергии основана на общеизвестных физических принципах, обладает высокой технологичностью в производстве и низкой себестоимостью. В конструкции применяются экологически чистые материалы, не требующие специальной утилизации. Конструкция может быть любого размера, формы и является хорошим конструкционным материалом способным нести механические нагрузки (возможны варианты монолитнотвердый или тканеобразный) На основе стандартного оборудования разработана универсальная технология производства элементов питания различного назначения от микро до макро размера. http://energ....narod2.ru/

Характеристики «НЭО»:
• Зарядное напряжение: 50-600В. (в зависимости от источника)
• Зарядный ток 1-1000А. (в зависимости от источника)
• Число циклов заряда-разряда: >10 6 (более 20лет гарантированной службы)
• Время зарядки зависит от источника, возможна мгновенная зарядка (импульс).
• Напряжение ячейки: <600В. (без использования последовательного соединения)
• Разрядное напряжение 12-36В. (в зависимости от источника потребления)
• Разрядный ток: 1-1000А. (в зависимости от источника потребления)
• Время разрядки зависит от источника потребления, возможна мгновенная разрядка (импульс).
• Из-за конструктивных особенностей при зарядке и разрядке конструкция не нагревается.
• Интервал рабочих температур: от -70 С0до +250 С0 (при минусовых температурах удельная ёмкость возрастает).
• Удельная энергия – ~10 3 - 10 5кДж/кг 0,5-28кВт-час/кг (напряжение в ячейке 20-100В)
• Удельная мощность - ~10 3 - 10 5кВт/кг (развивает изделие весом 1кг)
• Ток утечки в A: 10-6 - 10-9 (ток саморазряда не более 3% в год, что создает возможность длительного хранения)
• Плотность изделия – 1,5-3 кг/дм3 (соотношение размера и веса) http://www.a.../energo.php
http://fzp.su/?page_id=419
