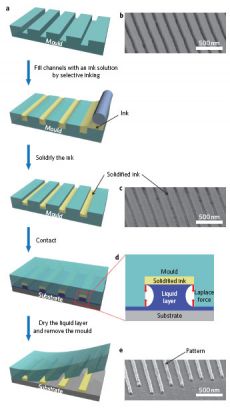

Рисунок 1. На рисунке в кратце представлен метод нанопечати, предложенный авторами статьи.

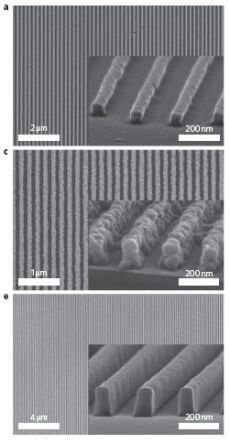

Рисунок 2. На СЭМ-фотографиях представлены массивы полосок, полученные описанным в статье методом нанопечати из различных материалов: a - цинк-оловянный оксид, с - серебро и e - производные пентацена.
Рисунок 3. Схематическое изображение собранного авторами статьи полевого трназистора и его вольт-амперные характеристики.

Нанопечать - еще проще и универсальнее!

Ключевые слова:  нанопечать

Опубликовал(а):  Шуваев Сергей Викторович

10 октября 2010

Различные технологии нанопечати в последние несколько лет получили динамичное развитие. Однако исследователи не перестают делать настойчивых попыток усовершенствовать существующие технологии, чтобы сделать их более доступными, а получающиеся наноструктуры более качественными. Одним из достижение в этой области является методика, предложенная коллективом ученых из Южной Кореи.

Ключевым элементом предложенного метода является наличие полярной жидкой фазы для облегчения переноса интересующего функционального материала с шаблона на подложку (рис.1). Для этого сначала были изготовлены мягкие и жесткие штампы из полидиметилсилоксана и акрил-полиуретана, соотвественно. Затем выемки в штампе были заполнены специальными чернилами, после чего он был подвергнут нагреву для затвердевания чернил. И в довершение всего процесса, штамп с затвердевшими чернилами был приведен в контакт с подложкой, на которую предварительно был нанесен слой полярной жидкости. После соприкосновения жидкость заполняла выемки, где находились затвердевшие чернила. При последующем упаривании жидкости благодаря силам Лапласа затвердевшие чернила в конце концов были перенесены на подложку без приложения дополнительного давления.

Неоспоримым преимуществом предложенного авторами статьи метода является возможность использования очень широкого диапазона чернил (жидкие форполимеры, растворы металлических частиц, молекулярные прекурсоры и т.д.), что выгодно отличает этот метод от описанных ранее. Для наглядной демонстрации возможнойстей нового метода, исследователи получили несколько нано- и микроструктур. В частности, авторами статьи были получены массивы из полосок оксида цинка и олова, серебра и производных пентацена на кремниевой подложке (рис.2).

Кроме этого, уже стало хорошим тоном предложить полевой транзистор с новым материалом канала проводимости. Не обошли стороной этот тренд и авторы данной статьи (рис.3). Для этого на сильно допированную кремниевую подложку, покрытую диоксидом кремния, были нанесены массивы из полосок цинк-оловянного оксида, которые затем были отожжены при 5000С для удаления органических примесей. В довершение процедуры были нанесены серебряные электроды.


Источник: Nature Nanotechnology



Комментарии
Э-э-э..
А это точно новый способ?
Вроде, микропечать для АСМ давно используют...
Шуваев Сергей Викторович, 11 октября 2010 17:08
Авторы акцентируют внимание именно на универсальности метода, т.е. на широком выборе чернил, что по их мнению и является новаторством в данной работе. Хотя это все довольно относительно.
Интересно, почему то, что описано в публикации, назвали наноПЕЧАТЬЮ?
Все это ближе к классической глубокой (или металлографской) печати. Сначала изготовили штампы с канавками (выемками). Затем эти каналы заполнили "чернилами", видимо, малой вязкости, чтобы заполнить канавки полностью. Последняя операция - перенос "чернил" на подложку. Чем не глубокая печать?
Поскольку "чернила" и "жидкость" нагревали, то это получается одна из разновидностей глубокой печати. "Жидкость", близкая по своим свойствам к клею, и создает условия,
под действием которого "чернила" вытаскиваются из канавок "без дополнительного давления". Мне кажется, что слово "нано" больше относится к материалу, который необходимо нанести на подложку.
Хотелось бы почитать пояснения на эту тему, если не авторов статьи, то Шуваева С.В. Каково место этой нанопечати среди других способов печати? И почему это способ печати, а не способ нанесения дискретного покрытия?
