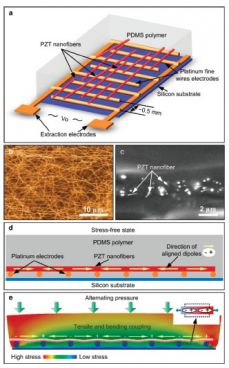

Рисунок 1. Схематическое изображение пьезогенератора и механизм генерации тока.
Риунок 2. а) Временная развертка напряжения при приложении гармонически меняющейся силы с частотой 250 рад/с и максимальной деформации инкапсулирующего слоя PDMS 12%. b) Зависимость напряжения от деформации нановолокон PZT при частоте внешней периодической силы 250 рад/с. с) Зависимость напряжения от частоты внешней гармонической силы при максимальной деформации PDMS 2.25%. d) Зависимость мощности, доставляемой нагрузочному резистору, от его сопротивления.

Пьезогенератор - перспективный источник питания

Ключевые слова:  источник питания, пьезоэффект

Опубликовал(а):  Шуваев Сергей Викторович

03 июля 2010

Товарищам ученым ну никак не дает покоя идея "умной одежды". Итого, примерно пятая публикация на одну и ту же тему (но свежая).

С развитием технологий человечество расходует все меньше энергии понапрасну. Задумывались ли Вы когда-нибудь о том, что энергия, выделяемая в результате ваших повседневных, казалось бы малозначительных движений, может, подзарядить Ваш плеер, спокойно томящийся в кармане? Или как бы Вы отнеслись к наручным часам, подзаряжающимся лишь благодаря возбуждению, передаваемому Вашим сердцебиением? Фантастика скажите Вы, но коллектив исследователей из стэндфордского университета попытался сделать мечту реальностью.

Как ни трудно догадаться, в основе предложенного американскими исследователями наногенератора лежит пьезоэффект, заключающийся в поляризации диэлектрика под действием внешних механических напряжений. Подавляющее большинство таких устройств построено из нанонитей, нановолокон или нанотрубок таких соединений как оксид цинка, титанат-цирконат свинца и титанат бария, обладающих наиболее высокими пьезоэлектрическими константами. Однако основной трудностью, с которой приходилось сталкиваться ученым ранее, было недостаточное выходное напряжение таких миниатюрных наногенераторов, вызванное невозможностью получать нанонити длиной более 50 мкм и диаметром менее 100 нм.

В качестве объекта исследования ученые выбрали титанат-цирконат свинца (PZT), благодаря его высокому пьезоэлектрическому напряжению и высокой диэлектрической проницаемости. Объемный PZT, впрочем, как и тонкие пленки вкупе с микроволокнами являются довольно хрупким материалом, что сводит на нет его практическое применение. Однако нанонити PZT, полученные методом электроспинига, обладают достаточной механической гибкостью и прочностью. Варьируя концентрацию поливинилпирролидона в золь-гель растворе PZT, исследователям удалось получить нанонити диаметром 60 нм, которые были нанесены на массив платиновых проводов, в свою очередь, собранных на кремниевой подложке. После нанесения нанонити были обрезаны, для чего на них было подано удельное напряжение 4В/мкм при температуре выше 1400 в течение 24 часов. В довершение, пьезогенератор был инкапсулирован полидиметилсилоксаном.

В ходе испытаний пьезогенератора при его нагружении тефлоновым бруском, исследователям удалось получить максимальное напряжение 1.6 В, соответствующее напряжению пальчиковой батарейки, что является уже вполне приемлимым значением для промышленного применения. Последнему способствует также гибкость в выборе материала подложки и материала для инкапсуляции, позволяющая добиться необходимых механических свойств для каждого конкретного случая.


Источник: Nano Letters



Комментарии
Oleg, 03 июля 2010 21:08
Надо побольше таких иследований.
Gromolyot, 04 июля 2010 00:34
" После нанесения нанонити были обрезаны, для чего на них было подано удельное напряжение 4В/мкм при температуре выше 140 С в течение 24 часов." Может быть трудности перевода? Зачем обрезаны? Почему по столь странной технологии? Может их так поляризовали?
Да, вы правы, речь шла о поляризации: Finally, the PZT nanofibers were polled by
applying an electric field of 4 V/ μm across the electrodes
(Figure 1d) at a temperature of above 140 °C for about 24 h, не обратил внимания на картинку.
Интересно какое напряжение выдаст при 70 рад/с.
---
Интересно какое напряжение выдаст при 70 рад/с.
---

Рад - подразумевается доза ионизирующего излучения? Думаю, тупо сгорит.

Ёлки-палки. Мощность 0,03 микроватта впечатляет. Чем они вообще думают, когда пишут о применении этих устройств?
Да ладно Вам, зато авторы похвастались высоким напряжением!
Прогрессирующий позитивизьм и оптимизьм - это хорошо!!
Идея забавная, хотя и вполне бессмысленна с точки зрения практической. Лучше уж использовать энергию ходьбы или махания конченостями с помощью акселерометра - или устраивать специальные комнаты с торчащими из стен рычагами и запускать туда подростков, как это видел на одной планете Ийон Тихий!
Информация интересная.

Небольшая правка:
в тексте: "ни трудно",
должно бы быть: "нетрудно".
