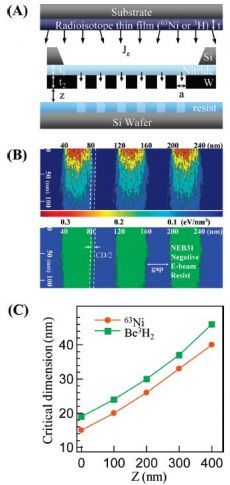

Рисунок 1. (A) Схема установки для SPEL. (B) 3D моделирование поведения электронов с помощью метода Монте-Карло. (С) Зависимость получаемого разрешения от Z (см. Рисунок 1a).
Рисунок 2. Наноструктуры, полученные метом SPEL.
Рисунок 3. (A) Зависимость потока электронов от толщины используемой плёнки источника. (B) Сравнительная характеристика время облучения – облачаемая площадь для SPEL метода с использованием 63Ni и Be3H2 и электронной литографии.
Рисунок 4. (A-B) Сантиметровых размеров массив наностержней, полученный по технологии SPEL. (C) Результаты измерения отражающей способности данного массива.

Новая электронная литография

Ключевые слова:  SPEL, нанолитография, наностержни, нанотехнологии, электронная литография

Опубликовал(а):  Смирнов Евгений Алексеевич

30 мая 2010

Электронная литография – один из перспективных, но пока ещё достаточно сложный и дорогостоящий для коммерческого применения метод создания и промышленного производства самых различных устройств и компонентов устройств, позволяющий достигнуть разрешения в 1 нм. Из-за этих особенностей электронной литографии, многие группы учёных по всему миру разрабатывают аналоги данного метода.

Так американские учёные в недавно опубликованной работе в журнале NanoLetters предложили использовать в качестве источника электронов тонкие плёнки излучателей β-электронов, как, например, 63Ni и Be32, придумав методу яркое название SPEL (self-powered electron lithography). Оказалось, что в этом случае можно обеспечить разрешение вплоть до 35 нм, что сравнимо с теми техпроцессами, которые разрабатываются и используются на практике ведущими компаниями (Intel, AMD, IBM и т.д.) для производства новых поколений процессоров и других полупроводниковых устройств. Схема установки, приведённая на рисунке 1, чрезвычайно проста, легко масштабируема и не требует дополнительных модулей (вакуумной системы, высоковольтного источника питания и т.п.). Тонкая плёнка нитрида кремния позволяет ослабить до приемлемых значений энергии поток β-электронов, а вольфрамовая маска эффективно поглощает электроны в тех местах, где это требуется. Полученные результаты говорят сами за себя (Рисунок 2), разрешение в 35 нм не такая уж и большая проблема. Стоит отметить также, что данная система позволяет сразу засвечивать большие площади подложек с фоторезистом, значительно ускоряя данную процедуру (Рисунок 3). Так как это не первая публикация данной научной группы по методу SPEL, то они решили продемонстрировать всю мощь разработки и создали массив сантиметровых размеров кремниевых наностержней (диаметр 50 нм и радиус кривизны вершины 5 нм), который отражает менее 1% падающего на него излучения (Рисунок 4).

Безусловно данная разработка найдёт своё достойное применение в различных областях нанотехнологий, ведь с такими впечатляющими характеристиками её можно использовать при создании наноустройств для компьютерной техники, в производстве высокоэффективных солнечных батарей, и даже при создании кантилеверов для атомно-силовой микроскопии.




Комментарии
Немного смущает то, что эксперимент проводится на воздухе (т.е. в неконтролируемой атмосфере) - как это скажется на воспроизводимости результатов (?).
Хоть они и пишут, что без вакуумная система и вообще на открытом воздухе можно работать, однако я считаю, что воздух всё-таки очищается некоторым образом или используется инертная атмосфера (азот, например)...Но всё-таки это лучше чем установки для глубокого вакуума
Э...
Не уверен.

Какая же там должна быть мощность излучения для обеспечения скорости и равномерности процесса?

И как бороться со вторичным излучением?

Нашёл
По рисунку ток 0,1 - 1 нА/см2.
Что эквивалентно примерно 6,02*1013 - 14 Бк.
Что примерно в 1011-12 раз выше фона.
Ио-хо-хо!
Александр, однако не будем забывать, что от
бетта излучения защищает даже не очень
макрослой вольфрама (который в статье
использовался как поглотитель этих
электронов)...
Neugierige, 31 мая 2010 19:17
Тонкая плёнка нитрида кремния позволяет ослабить до приемлемых значений энергии поток β-электронов, а вольфрамовая маска эффективно поглощает электроны в тех местах, где это требуется.-
и всё становиться на свои места.
А для каких солнечных батарей можно использовать?
Обсчитался.
Превышение фона в 106-7 раз. Но в общем это уже не принципиально.

С бета излучением не всё так просто. От пучка электронов вольфрам защитит, а вот от вторичного рентгеновского излучения, которое этот пучок вызовет...

Кроме того, чистых бета-излучателей не бывает (ну, или это большая редкость). Обычно вместе с бета-излучением летит ещё гамма-квант.
Gromolyot, 08 июня 2010 01:02
63Ni , похоже, та большая редкость, он ещё в детекторах хроматографов используется. Насчёт плёнки нитрида кремния и её роли , вероятно, есть ньюанс перевода, на картинке её нет.
Проблемой может оказаться микро и не только загрязнение атомами излучателя, особенно трития.
Как нет, а слово Nitride ни о чём не говорит?
