Рисунок 1. (a) Схематическое представление устройства и токов, которые протекают через него (подложка SiO2 - фиолетовый, графен - серый, металлические электроды (Au) - жёлтый, синим цветом выделен тот участок устройства, который в наибольшей степени ответственен за чувствительность). (b) SEM-микрофотография и рамановский спектр листа графена. Размерная шкала 1 микрон.
Рисунок 2. Карты распределения напряжения (Vg) и магнитного поля (B) для (a) нелокального сигнала (Vdiff) и (b) магнитосопротивления (MR).

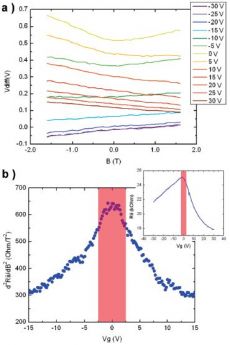

Рисунок 3. (a) Зависимость нелокального сигнала Vdiff от магнитного поля и Vg. (b) Вторая производная сопротивления по магнитному полю в зависимости от Vg.
Рисунок 4. (a) Зависимость чувствительности от Vg - прекрасное подтверждение перестраиваемости характеристик устройства. (b) Предельная чувствительность в зависимости от плотности протекающего тока. (с) Соотношение сигнал-шум в зависимости от сопротивления, измеренного через токопроводящие контакты (I-, I+).

Графен: теперь и в магнитометрах

Ключевые слова:  графен, магнитосопротивление, нанотехнологии, сенсор

Опубликовал(а):  Смирнов Евгений Алексеевич

23 января 2010


Одной из фундаментальных задач физики на сегодняшний день является детектирование магнитных полей с разрешением в несколько нанометров. Современные технологии, основанные на эффекте ГМС и туннельном эффекте Гаусса, так или иначе имеют существенные ограничения, когда речь заходит о микро- и наномире, вследствие теплового магнитного шума. Указанное ограничение никак не сказывается в сенсорах, основанных на эффекте Холла, однако используемые плёнки полупроводников или металлов поглощают проходящее через них магнитное поле, и как следствие, имеют недостаточные чувствительность и пространственное разрешение.

Коллектив учёных из США в своей работе, опубликованной в журнале NanoLetters, создал и изучил свойства магнитометров на основе графена, принцип работы которых основан не только на эффекте Холла, но и на эффекте магнитосопротивления. На Рисунке 1 представлена схема полученного магнитометра и его микрофотография. Далее было показано, что характеристики устройства достаточно сильно зависят от приложенного магнитного поля (Рисунок 2-3). Также было установлено, что чувствительность магнитометров может варьироваться в широких пределах (Рисунок 4). Различие в характеристиках при переходе от одного устройства к другому, по мнению учёных, может быть связано с различными дефектными уровнями на границе графен/подложка или графен/контакты, и указывает на то, что требуется некоторая оптимизация методики получения магнитометров на основе графена.

В заключении, хотелось бы отметить, что магнитометр на основе графена, обладающий субнанометровым разрешением, был продемонстрирован впервые, а работы, продолженные в данном направлении, позволят в скором времени создать сверхминиатюрные датчики магнитного поля для самого широкого спектра применений от биологии до магнитной памяти.
