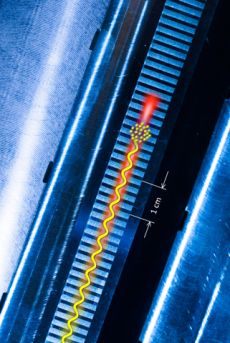

Внутренности ондулятора (иллюстрация наложена
на фотографию). Свет лазера (показан красным)
заставляет электроны (жёлтые) двигаться сквозь поле ряда магнитов. Во время синусоидального движения частицы разгоняются и замедляются, генерируя рентгеновское излучение(фото Thorsten Naeser,иллюстрация Christian Hackenberger).
Слева направо: профессора Флориан Грюнер (Florian Grüner) и Штефан Карш (Stefan Karsch) демонстрируют экспериментальную установку, позволяющую с помощью лазера получить рентгеновское излучение. По этой фотографии можно оценить примерные размеры нового устройства (фото Thorsten Naeser)

NNN: Создан миниатюрный источник рентгеновского излучения

Ключевые слова:  источник рентгеновского излучения

Опубликовал(а):  Никитина Елизавета Александровна

03 октября 2009

Немецкие и британские учёные построили небольшой, но довольно мощный источник мягкого рентгеновского излучения. Авторы новинки надеются, что она позволит проводить специфические исследования прямо в университетах без использования крупных синхротронов.

Лучшими источниками сильного рентгеновского излучения, необходимого для исследований вещества, являются синхротроны. Но они обычно занимают довольно обширные площади, их строительство обходится недёшево. Действуют они по следующему принципу: электроны внутри гигантского вакуумированного кольца разгоняются магнитными полями до очень больших скоростей. В ходе этого кругового движения электроны испускают рентгеновское излучение высокого качества.

У большинства институтов средств на создание своих собственных синхротронов нет, а имеющиеся источники рентгеновского излучения недостаточно ярки и дают изображения невысокого качества.

Маттиас Фухс (Matthias Fuchs) из института квантовой оптики Макса Планка и его коллеги из вузов Германии и Британии решили заменить традиционные магниты и кольцо на лазерный луч и небольшую камеру, содержащую газообразный водород.

Короткий лазерный импульс (37 фемтосекунд), направленный внутрь камеры, выбивал электроны атомов водорода. Однако электростатическое притяжение заставляло электроны вернуться к положительно заряженным ионам. В результате отрицательно заряженные частицы начинали болтаться около ядра, испуская волну. При этом часть из них всё же вырывалась из пут и на гребнях испускаемых другими электронами волн отправлялись дальше.

Эти электроны проходили сквозь одну систему магнитов, которая подталкивала их ко второй серии магнитов. Внутри неё они начинали колебаться взад-вперёд, испуская низкоэнергетические рентгеновские лучи (длина волны 18 нанометров).

Из-за того, что силы притяжения между водородными ионами и их электронами велики, последние набирали скорость даже быстрее, чем внутри традиционных ускорителей частиц. Получается, что машина размером со здание может быть уменьшена до размеров небольшого шкафа (самим физикам больше нравится формулировка «до крышки банкетного стола»).

Ранее другие группы учёных создавали нечто подобное, однако немцам впервые удалось получить источник столь качественного излучения. Недостаток нового прибора в том, что он ускоряет всего несколько электронов, что приводит к появлению яркого, но короткого импульса. Таким образом, совсем вытеснить синхротроны подобным аппаратам всё равно не удастся.

Подробнее о новинке читайте в пресс-релизе института и в статье авторов работы, опубликованной в журнале Nature Physics.

Прикрепленные файлы:
PR_09_09_27.pdf (859.31 Кб.)

Пресс-релиз в формате pdf




Источник: Nature Physics, NNN



Комментарии
Без комментариев. Смотрите оригинальную работу.
Последняя запланированная перепубликация. Эксперимент в рамках данной структуры сайта себя не оправдывает..
Трусов Л. А., 04 октября 2009 04:15
потом пойдут незапланированные?
Незапланированные были всегда. Но редко. Но незапланированные
Л В А, 05 октября 2009 23:48
Помнится первые по настоящему миниатюрные пиролитические источники пригодные для РРА были сделаны в СССР ещё в 1980. Но для их термостабилизации требоваласть стойка КАМАКа. Затем человек помер. в 1990-х он был возрждён на более высоком техническом уровне - имеется ввиду довльно слабый, но всёже пригодный идля реальных работ амптековский источник рентгена (по расчётам на портативный анализатор при небольших концетрациях и здоровенном ППД примерно на 50мм2, требовалось штук шесть).
Зато размеры! С мощный полупроводниковый прибор в БП Вашего компа.

Для более серьёзных применений была МРИ-4 кажется (цифру точно не помню)из Томска.
Дело же не только в размерах, но и в цене. Хотя до Вариановских источников по надёжности МРИ всё-таки далеко, зато они имели ряд очень важных для технологических применений особенностей.
Л В А, 05 октября 2009 23:56
Кроме того, любая система создания EUV (а это именно этот диапазон) поменьше будет.
Как мишенная установка из Сарова, так и несколько источников в СПб. Коэфф конверсии ту которую трогал руками был невысок - лазер был так себе - 0,05%. Потом на более совершенных установках довели примерно до 1%.

Всё это фигня собачья. Для РРА достаточно обычных трубок, можно с наворотами или тех же пиролитических источников. Или те же Microfocus X-ray Source (MFX)

Лазер, причём достаточно компактный на 10-14нм нужен. Кроме быв коллег из НИИЭФА, некоторых др. в данном направлении мало кто работает. (Бурцев В.А. Экспериментально-численное моделирование и разработка основ создания компактного коротковолнового ЭУФ лазера рекомбинационного типа с использованием токонесущих радиационно коллапсирующих ударных волн в малоиндуктивных сильноточных разрядах (06-08-00828). НИИЭФА. Санкт-Петербург.)
Сейчас кто только таким не занимается- Institut für Nichtlineare Optik und Kurzzeitspektroskopie.

Но что действительно уже сделано, это довольно небольшие но мощные фемтосекундные источники микрофокусного излучения ( напр. Cu Ka) Transient Structures and Imaging with X-Rays

Через некоторое время и, конечно с нужной оптикой они смогут в чем- то составить конкуренцию и FEL.

Для Мельникова Геннадия Семеновича это было бы интересно, но боюсь, такие источники нам не грозят.
