Рисунок 1. На рисунке представлена схема разработанного устройства для наноштамповки.
Рисунок 2. На рисунке предствалена схема двух жестких пластин с заключенным между ними резистом.
Рисунок 3. На рисунке предствалена схема двух растяжимых роликов с заключенным между ними резистом.
Рисунок 4. На рисунке предствалена схема двух растяжимых вращающихся ролика с заключенным между ними резистом.

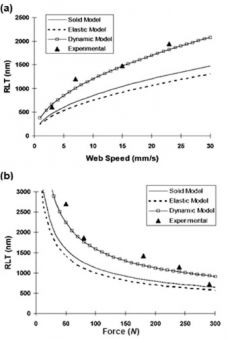

Рисунок 5. На рисунке(а) представлена зависимость остаточной толщины полимера от скорости вращения роликов,(b)зависимость остаточной толщины полимера от силы, прикладываемой со стороны роликов.

Крупноформатная непрерывная наноштамповка

Ключевые слова:  nanoimprint lithography, материаловедение

Опубликовал(а):  Шуваев Сергей Викторович

28 июля 2009

В последнее десятилетие метод наноштамповки (Nanoimprint lithography) получил широкое распространение благодаря относительной простоте и дешивизне. Напомним сам принцип простейшего процесса наноштамповки на примере UV Nanoimprint lithography: на подложку наносится резист (вещество, изменяющее свои химические или физические свойства, способность к растворению и пр. под действием ультрафиолетового излучения), подложка с резистом совмещается со стемпером (от англ. stamp - "печать", "штамп"), стемпер входит в жидкий резист, под действием УФ-излучения резист затвердивает. После затвердивания резиста стемпер удаляется, оставляя отпечаток. Очевидно, что полимер должен удовлетворять целому набору требований. Во-первых, полимер должен обладать высокой адгезивностью по отношению к подложке и низкой адгезией по отношению к стемперу. Во-вторых, полимер должен обладать низкой вязкостью. Существует и еще одна дилемма: предпочесть мягкий или твердый материал для стемпера.

С началом промышленного производства производители столкнулись еще с двумя проблемами, которые не связаны с материалом полимера и стемпера, а привнесены особенностями технологии производства: низкая скорость штамповки и неравномерно распределенное давление под стемпером, что искажает обычно штамповку.

Свое решение проблемы предложил коллектив исследователей из университета Мичигана. В своей работе они описали два устройства для штамповки (рис.1): одно устройство использует гибкую подложку (PET), а второе твердую (стекло). Процесс состоит из двух стадий - нанесения резиста на подолжку и штамповку. Механизм нанесения резиста состоит из трех роликов синхронизированных с основыными роликами для обеспечения равномерной толщины наносимого резиста. Для обеспечения равномерного давления под стемперами используются два поддерживающих ролика, фиксирующее устройство и датчик измерения силы. В качестве материала стемперов в данной работе использовался этилен-тетрафтороэтилен (ETFE). В роли резиста выступает эпоксисиликон, который обладает неоспоримым преимуществом перед широко распространенным резистом на основе полиакрилатов: благодаря полимеризации по катионному механизму кислород не способен выступать в качестве ингибитора, поэтому эпоксисиликон позволяет отказаться от использования вакуума, что значительно удешевляет процесс. Кроме этого, после затвердивания эпоксисиликон не испытывает значительного сжатия по сравнению с жидким резистом, что не приводит к искажению рисунка.

В рассматриваемой работе авторы задались целью теоретического предсказания толщины нанесенного рисунка в зависимости от приложенного давления со стороны роликов и их скорости вращения. Толщина нанесенного рисунка является критической для практического применения, например, при производстве солнечных батарей. Для достижения поставленной цели были рассмотрены три модели. В первой модели рассмотрены две твердых пластины с заключенным между ними резистом. В этом случае толщина остаточного слоя (RLT) находится из уравнения (рис.2). Во второй модели рассматривается резист, заключенный между двумя гибкими пластинами (рис.3). И, наконец, в третьей, наиболее реалистичной модели, резист заключен между двумя движущимися эластичными поверхностями. В этой модели распределение давления между роликами принимает вид (рис.4).

Используя эти три модели, авторы сделали целый ряд допущений. Во-первых, предполагалось, что ширина ролика L много больше длины соприкосновения ролика с резистом a. Во-вторых, начальная толщина резиста была принята равной 50 мкм, которая близка к теоретически измеренной, но несколько увеличивающуюся, если учесть движение роликов. Это вполне допустимо, поскольку остаточная толщина полимера мало зависит от начальной толщины в диапазоне величин приложенной силы 50-300 Н (именно этот диапазон используется в описываемом эксперименте). В-третьих, длина контакта между роликом и резистом a считается постоянной величиной. И, наконец, в-четвертых, сжатие после полимеризации под действием УФ-излучения было принято равным 3%. На рисунке 5 предствалены графики, на которых авторы сравнили зависимость остаточной толщины полимера от приложенной силы со стороны ролика в трех теоретических моделях и в реальном эксперименте.

Полученные результаты представляют несомненный интерес для развития технологий микропечати и создания устройств гибкой электроники и микроэлекромеханических систем ()МЭМС.


Источник: Acsnano
