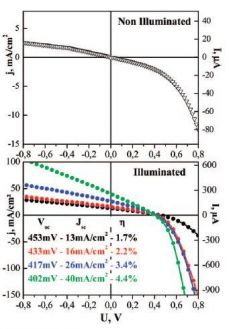

ВАХ SiNWs в темноте и при освещении источником света AM1.5

Солнечные вискеры

Ключевые слова:  вискеры, кремний, солнечный элемент

Опубликовал(а):  Тарасов Алексей Борисович

16 марта 2009

Солнечные батареи третьего поколения, состоящие из кремниевых нановискеров (silicon nanowires SiNWs), последние несколько лет привлекают огромное внимание исследователей. По оценкам, сделанным специалистами компании General Electric и California Institute of Technology, эффективность таких устройств может достигать 20%.

Подобные структуры обычно получают методами физического или химического осаждения (MBE, EBE или CVD), существенным недостатком которых является сложность достижения высокой кристалличности SiNWs с заданной концентрацией примеси и четкой границей p-n перехода. В то же время получение объемных кремниевых структур с теми же характеристиками является давно решенной технологической задачей.

Ученые из Германии получили массивы высокоориентированных полупроводниковых нановискеров с помощью электрохимического травления тонких кремниевых пленок. При этом полученные структуры характеризуются малой дефектностью, сохраняют необходимые полупроводниковые характеристики и обладают низким коэффициентом отражения.

На боросиликатное стекло электронно-лучевым испарением (EBE) последовательно осаждали слои легированного определенным образом аморфного кремния: 200-400 нм слой, легированный бором (конц.примеси 5*1019 см-3), который затем кристаллизовался лазерным лучом мощностью 10 кВ/см2 со скоростью 3.3 см/с, и 2 слоя, легированных фосфором (2 мкм слой с конц. примеси 6*1016 см-3 и 300 нм слой с конц. примеси 5*1019см-3), кристаллизованные импульсным лазером с длинной волны 248 нм и плотностью энергии 600 мДж/см2. Для электрохимического травления использовали смесь 0,02 М AgNO3 и 5 М HF в объемном отношении 1:1. Процедура травления 3 мкм пленки занимала порядка 30 минут.

Полученные SiNWs, по данным просвечивающей электронной микроскопии, представляли собой стержни длиной 2.3-2.5 мкм и диаметром от 20 до 100 нм. Средний коэффициент отражения для SiNWs в диапазоне длин волн от 300 до 1000 нм составил всего 5%, что значительно ниже 30% для объемного полированного кремния. Вольт-амперные характеристики полученного материала представлены на рис.5. Максимальная фотоэлектрическая эффективность полученного материала составляет приблизительно 4.4%.




Комментарии
вискеры - это усы
А усы - это вискеры по английски...
и "нанотубе" нужно всегда оставлять при переводах
Меня удивил способ получения ВАХ... неужели нельзя было сделать полноценный контакт, а не прижимать иглу... например, "накрыть" сверху проводящим мягким полимером...
Может, "нановолокна" будет правильнее? Все-таки "вискеры" идет от английского whiskers, это вполне определенный вид нитевидных кристаллов, а здесь другой термин авторы использовали.
Коваленко Артём, 20 марта 2009 11:28
Если накрыть сверху полимером, бедные, хрупкие нановолокна повалятся лесом, площадь контакта не померишь и потом не докажешь, что ты намерил проводимость именно того, чего хотел. А кстати, свойства контата полимер-вискеры будут сильно определяться "смачиваемостью" вискеров. Короче, правильно сделали, что так померили. Если бы наноиголки еще подлиннее были, можно было бы сделать их суспензию, осадить на подложку и возиться и электронной литографией - есть вероятность померить ВАХ одной иголочки.

Артем, то есть иголкой они туда тыкали - ничего не повалилось, а если пленку тонкую сверху положить будет лесоповал?
И контакт полимер-вискер значит неоднозначен, а золото-полупроводник тебя не смущает?
крут!
Л В А, 22 марта 2009 18:10
Скорее всего нужно будет вакууммировать, либо в лучшем случае наполнять её, короче стоимость такого приблуда будет свыше 100евро за 100Вт.

Хотелось бы увидеть зависимость КПД от длины волны - абсорбция не означает преобразование только.

Вообще же мне кажется будут более перспективными какие-нибудь углеродные нанотрубки с покрытием п/п, нанесенные на пов-ть.

Насчет литографии - есть вариант упорядоченинного леса. Разрабатывал ещё в ФТИ. Если есть реальный интерес - звоните +7-921-09-777-53
Коваленко Артём, 23 марта 2009 15:48
1) иголкой они тыкали очень осторожно и много раз
2) золото - отличный проводник по сравнению с полимером; никакого барьера - всё чинно-благородно.
Коваленко Артём, 23 марта 2009 15:51
а вместо полимера для простоты можно было еще углеродный скотч взять
Что такое "фотоэлектричекая активность"? Если это кпд трансформации солнечной энергии в электрическую - так 4,5% это совсем немного и хуже того, что уже известно. И это - при повышенном поглощении!
Согласен. Но предложенный подход на мой взгляд достаточно интересный.
Л В А, 28 марта 2009 22:58
Архитектура показанная в статье позволяет иметь преобразование на разных длинах волн. Соответсвенно.
Низкий КПД, помимо полимеров обусловлен ещё рядом обстоятельств.
Господа, хочу поставить ребром - если нужен такой лес с гораздо большим КПД есть возможность написать проект. Со своей стороны могу его провести либо через фирму (что вкуснее и для меня и для Вас), либо через ФТИ.
Телефон обратной связи выше указывал. Если есть конкретный интерес - звоните.
