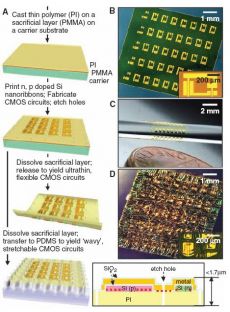

Рис.1. (A) Схема процесса получения CMOS микросхем с максимальной гибкостью (третья картинка сверху) и полностью обратимой деформацией сжатия/растяжения (нижняя картинка) и схематическое изображение нейтральной механической плоскости в полученном устройстве (справа внизу); оптические изображения полученных микросхем: (B) CMOS обратный преобразователь, (C) эластичная пластинка на тонкой палочке после удаления твёрдой подложки, (D) волнистая форма поверхности при использовании полидиметилсилокана (ПДМС).
Рис.2. (A) Волнистая форма Si-CMOS инвертора на ПДМС при различных значениях предварительной деформации подложки (слева направо: 2.7, 3.9, 5.7%, соответственно). (B) Полная 3D картина, рассчитанная с помощью FEM, для системы с предварительным растяжением 3.9% (слева) и SEM-изображение образца, полученного при аналогичных условиях (справа). (С) Изображения волнистой формы Si-CMOS инвертора при эластичной деформации вдоль осей x и y. (D) Измеренная (красная и чёрная линии) и рассчитанная (синяя) характеристики переноса волнистых инверторов (слева), на вставке n- и p-каналы MOSFET (чёрная и пунктирная линии, соответственно). Справа измеренное (закрашенные квадратики) и рассчитанное (пустые квадратики) пороговое напряжение инвертора в зависимости от приложенной деформации.
Рис.3. (A) Оптическое изображение массива растягиваемых волнообразных трёхступенчатых CMOS кольцевых осцилляторов (вверху слева) и изображения обычных осцилляторов при различных приложенных деформациях, направление которых указывают красные стрелки. Измеренные времена и частоты отклика осциллятора при различных приложенных деформациях. (B) Схема дифференциального усилителя (вверху слева); выходные характеристики для различных значений приложенных деформаций (внизу слева); изображения волнистой формы дифференциального усилителя в исходном состоянии (вверху) и после растяжения (внизу).
Рис.4. (A) Изображение гибкой тонкой Si-CMOS микросхемы, полученной при нанесении дополнительного слоя полимера, сложенной пополам на грани покровного стекла микроскопа. Вставка – схематическое поперечное представление полученного устройства. (B) Изображения скрученной (вверху) и согнутой (внизу) волнистой формы Si-CMOS схемы, полученной с двойной нейтральной плоскостью. Слева представлен инвертор в центре, а справа – на краю одного и того же образца при кручении.

Гибкие интегральные микросхемы

Ключевые слова:  Si-CMOS устройства, волнистая структруа, гибкая микросхема, микропечатная электроника, нанотехнология, полимеры

Опубликовал(а):  Смирнов Евгений Алексеевич

28 мая 2008

Развитие современной наноэлектроники и всё возрастающие потребности человечества требуют создания миниатюрных, лёгких и гибких устройств, которые по своим характеристика не уступают «объёмным» собратьям. Миниатюрные гибкие компьютеры необходимы, например, для осуществления постоянного контроля за состоянием организма человека и «местной» терапии, для создания «умных» хирургических перчаток, ноутбуков, которые можно будет носить в маленьком тубусе и т.д. Самое простое решение данной проблемы заключается в печатании интегральных микросхем на полимерной основе, которая и будет определять эластические свойства "наноустройства".

Недавно был предложен новый метод производства гибких интегральных микросхем и исследовано поведение различных характеристик при растяжении или сжатии таких устройств. Суть подхода заключается в том, что на исходную растянутую пластинку полимера печатаются необходимые элементы микросхем, а затем происходит релаксация напряжений, и основа вместе со всей микросхемой принимает "волнообразную" форму. Учёные также использовали и метод без применения растяжения (рис.1), однако при этом получаются микросхемы, обладающие недостаточной эластичностью, а для некоторых применений – и слишком низкой жёсткостью на изгиб.

Проведённые исследования и компьютерное моделирование данных структур (рис. 2-3) позволяют заключить, что применение данного метода для создания гибких интегральных микросхем достаточно эффективно, так как основные физические характеристики не изменяются при деформации схемы. Растяжение и сжатие практически не влияли на работу небольшой микросхемы, созданной по данной технологии (рис.3).

Также было показано, что создание сэндвичевой структуры позволяет деформировать интегральную микросхему ещё больше (рис.4) без явного изменения электрических свойств цепи.

Таким образом, сделан ещё один шаг на пути построения гибкой и миниатюрной (печатной!) электроники, которую в скором будущем каждый из нас сможет приобрести и которая позволит расширить горизонты применения вычислительной и управляющей техники.
