Праздничная Наноразноцветность

Ключевые слова:  Фотонные кристаллы, коллоидные кристаллы, опалы, разноцветность

Автор(ы):  Чеширский Кот нанобиофотонный

18 мая 2008

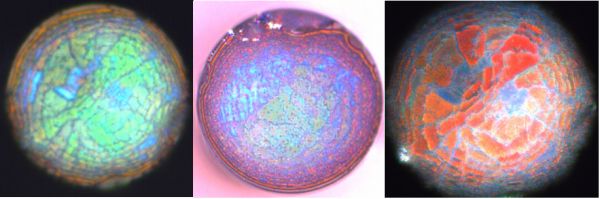

Микрофотография, кружки - сечение одномодового оптического волокна (125 микрон в диаметре).
Разноцветные коллоидные кристаллы монодисперсных частиц диоксида кремния.
Использовались микросферы диоксида кремния разных размеров - от 480 до 850 нм.
Данные коллоидные кристаллы являются синтетическими опалами
(от природных отличаются отсутствием цементирующей матрицы).

Красочная игра красок определяется тем, что диапазон видимого света хорошо перекрывается с высокими зонами отражения фотонного кристалла со множеством разных пиков.

Стоит заметить, что богатая игра красок отождествляла собой печальный итог научных экспериментов (правильные для науки опалы, как и многие ученые, монотонно занудны :)





Средний балл: 9.5 (голосов 16)




Комментарии
На торец! Для того что бы снимать спектры с пленки и использовать её как сенсор .
Светопроводящая жила же глубоко внутри зарыта!
Картинки выше - только красота, что-то по мотивам и опубликовано...
(но читать, только ну если просто совсем необходимо... )

P.S. И никакого обмана - честный фокус-покус с наноразноцветностью!
Кстати, насколько правильно употребление термина: "высокие зоны отражения"?
Спасибо!
Я поэтому и спросил, что практически не видел этого термина в русском переводе, а если все будут писать "как хотят", то будет немного безобразие, и даже не для тех, кто этим занимается
(и кто все поймет), а для тех, кто только пытается постичь премудрости сего направления.
Согласен с Вашими доводами!
Так и будем писать для стандартизации описания.

Тогда в конкретном случае размещенных вверху простых кремнеземных опалов,
как раз "фотонные запрещенные зоны", наверное, и будет более справедливо.

Пробовали и "обнажать" волновод, но он ведь всего 8 микрон в этом случае,
так что чрезвычайно обременительно и непрактично занятие такое.
Закончили тем, что перешли к планарным волноводам: оксид кремния на кремнии
Ну, иногда ведь и не идея важна, а хорошее ее исполнение как в том январском Adv.Mat.
А у нас (точнее у инженеров, с которыми работали) тоже ничего особо значительного не вышло. Только разве что сенсор, который просто не может не выйти с коллоидными кристаллами
Палии Наталия, 24 июня 2008 10:34
А микрофотографии поперечного сечения металлического микропровода в стеклянной оболочке смогли бы сделать (?)
Сфотографировать-то совсем нетрудно
(Использован металлургический микроскоп Olympus BX-41)
Более сложно сделать ровное сечение (для оптических волокон есть специальные гильотины). Так что если использовать или маленький кусочек или хоть чуть-чуть согнуть, чтоб в микроскоп влезло, то должно быть просто.
Манукян Арам Масисович, 17 марта 2009 12:39
Саписоба тому кто посвятил участникам этот паразительный снимок!
Спасибо
Поле для деятельности художников-фантастов. Вот они - неизвестные планеты
