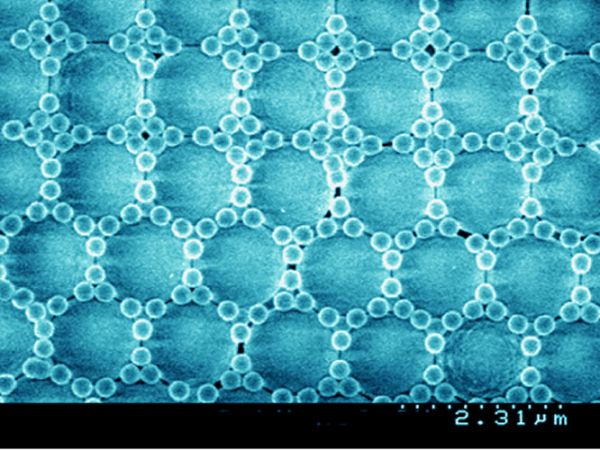

Бинарные коллоидные самоорганизованные системы: вид поверхности.
Большие частицы - полистирол, маленькие - диоксид кремния.
Показан любопытный переход из гексагональной упаковки в квадратную.
Изображение сканирующей электронной микроскопии окрашено в сине-зеленый туманный цвет.
Александру Синицкому: из неопубликованного опубликованного.
 |
Средний балл: 9.8 (голосов 25)
Комментарии
Чеширский Кот нанобиофотонный,
30 апреля 2008 23:21
Рады радовать
Это - наклонная поверхность, не плоская,
переход между плёнками с разной толщиной
(Вы, наверное, много таких видели
)
Это - наклонная поверхность, не плоская,
переход между плёнками с разной толщиной
(Вы, наверное, много таких видели
)Палии Наталия,
24 мая 2008 14:42
И не только Александр в восторге, во многих учебниках приведены схемы переходов, но воочию вижу впервые. Очень удачно подобран цвет
Чеширский Кот нанобиофотонный,
24 мая 2008 15:41
Наталия,
Спасибо за комплимент
И самое главное, пожалуйста, можно ссылку!!!
(Или ключевые слова поиска на эту тему)
Я не кристаллограф,
я до этого перехода (очень надеюсь мы говорим о том же самом)
только дошел за несколько лет, и очень много не понимаю!
Я нигде не видел его опубликованного с коллоидными кристаллами!
(хотя наблюдал достаточно часто)
Александр??
Спасибо за комплимент
И самое главное, пожалуйста, можно ссылку!!!
(Или ключевые слова поиска на эту тему)
Я не кристаллограф,
я до этого перехода (очень надеюсь мы говорим о том же самом) только дошел за несколько лет, и очень много не понимаю!
Я нигде не видел его опубликованного с коллоидными кристаллами!
(хотя наблюдал достаточно часто)
Александр??
Палии Наталия,
25 мая 2008 17:01
Вообще-то я имела ввиду структурные переходы в металлах (сплавах), а ссылку посмотрю, уточню страницы в кн. Шуберта . Кристаллические структуры двухкомпонентных фаз. М. Металлургия. 1970. 536.
Владимир Владимирович,
25 мая 2008 17:14
Да, конечно я понимаю, что Вы имели в виду металлы!
Надеюсь, что та же структурная аналогия!
Поэтому прошу ссылки
(Шарики по сути те же: частицы или атомы )
Почему двухкомпонентные системы?
Надеюсь, что та же структурная аналогия!
Поэтому прошу ссылки
(Шарики по сути те же: частицы или атомы
)Почему двухкомпонентные системы?
g e n,
28 мая 2008 07:14
Извините, а 2,31 мкм относится ко всей шкале, или только к расстоянию между соседними делениями?
Владимир Владимирович,
28 мая 2008 07:28
Уважаемый gen,
2,31 микрона - это вся шкала (десять делений).
Это стандартная форма для большинства электронных микроскопов
(но меня иногда тоже немного путает в изображениях других микроскопов, например ).
Диаметр большого шарика на рисунке - 1,3 микрона, а маленького - 260 нм.
(Соотношение диаметров бесхитростно определяет структуру поверхности)
2,31 микрона - это вся шкала (десять делений).
Это стандартная форма для большинства электронных микроскопов
(но меня иногда тоже немного путает в изображениях других микроскопов, например
).Диаметр большого шарика на рисунке - 1,3 микрона, а маленького - 260 нм.
(Соотношение диаметров бесхитростно определяет структуру поверхности)
Владимир Владимирович,
31 мая 2008 05:26
Александр,
Спасибо за ответ. Обсуждение очень помогает!
Думал, что и как ответить всю ночь (по Менделеевски ) и весь день, и многое в голове уложилось.
Напишу конспективно:
Наблюдали тоже много, но сначала как Вы написали, старались оставлять за кадром. Но потом, когда научились делать качественные тонкие пленки, где это как бы совсем перестало мешаться, то интерес снова появился.
Замечу, что с коллоидными кристаллами я работал на 99% в тонких пленках, так что если у вас есть образцы этих переходов в "осаждаемых" опалах, будет очень интересно!!
Теперь, то что знаю и "надумал" об этом переходе в тонких пленках.
Это практически однозначно переход между пленками с толщиной в Х шариков и в (Х-1) шариков. Эффективно получается, что при таких условиях получения пленки в мениске испаряющейся дисперсии, концентрация шариков больше, чем нужно для (Х-1), но на Х еще не хватает.
И если подобрать градиент концентрации, то можно длину слоя в 15-30 шариков сделать легко с более-менее неограниченной шириной (теоретически, конечно).
А мой интерес происходил от недостатка знания в кристаллографии.
Потому как формально думалось, что если есть слои (111) то переход между ними будут кристаллографические плоскости высоких порядков, что интересно.
И вот только сейчас додумал, что вероятно это так и есть, но толк от этого вряд ли какой-то есть, хотя ширину перехода и можно регулировать думается неплохо.
Попытаюсь еще, когда будет время, добраться до учебников по кристаллографии металлов.
Так что интересно узнать Ваше мнение!
И не по теме, но заинтересовало про патенты и компании, что Вы упоминали, не напишите по Е-почте, кто есть кто?
Спасибо за ответ. Обсуждение очень помогает!
Думал, что и как ответить всю ночь (по Менделеевски
) и весь день, и многое в голове уложилось.Напишу конспективно:
Наблюдали тоже много, но сначала как Вы написали, старались оставлять за кадром. Но потом, когда научились делать качественные тонкие пленки, где это как бы совсем перестало мешаться, то интерес снова появился.
Замечу, что с коллоидными кристаллами я работал на 99% в тонких пленках, так что если у вас есть образцы этих переходов в "осаждаемых" опалах, будет очень интересно!!
Теперь, то что знаю и "надумал" об этом переходе в тонких пленках.
Это практически однозначно переход между пленками с толщиной в Х шариков и в (Х-1) шариков. Эффективно получается, что при таких условиях получения пленки в мениске испаряющейся дисперсии, концентрация шариков больше, чем нужно для (Х-1), но на Х еще не хватает.
И если подобрать градиент концентрации, то можно длину слоя в 15-30 шариков сделать легко с более-менее неограниченной шириной (теоретически, конечно).
А мой интерес происходил от недостатка знания в кристаллографии.
Потому как формально думалось, что если есть слои (111) то переход между ними будут кристаллографические плоскости высоких порядков, что интересно.
И вот только сейчас додумал, что вероятно это так и есть, но толк от этого вряд ли какой-то есть, хотя ширину перехода и можно регулировать думается неплохо.
Попытаюсь еще, когда будет время, добраться до учебников по кристаллографии металлов.
Так что интересно узнать Ваше мнение!
И не по теме, но заинтересовало про патенты и компании, что Вы упоминали, не напишите по Е-почте, кто есть кто?
Коновалов Роман Станиславович,
13 декабря 2008 11:48
Курилин Сергей Леонидович,
05 февраля 2009 15:21
Цвет "электрик" привлёк взор и кажется не зря
Шабанов Михаил Валерьевич,
10 ноября 2009 11:51
Воздушная кукуруза
Баймуханбетова Дина Сайдуллаевна,
24 января 2011 16:05
чудесная структура, и вновь привлекает цвет, весьма тонко!
Кузнецова Юлия Юрьевна,
20 января 2013 18:05
Как происходит переход?
Владимир Владимирович,
20 января 2013 23:47
Меняется концентрация шариков в дисперсии.
Кривошеев Максим Игоревич,
28 января 2013 16:05
Владимир, можно поподробнее об этом процессе, пожалуйста?
Владимир Владимирович,
29 января 2013 04:40
Что именно Вам бы хотелось узнать поподробнее, Максим Игоревич?
Для того чтобы оставить комментарий или оценить данную публикацию Вам необходимо войти на сайт под своим логином и паролем. Зарегистрироваться можно здесь
