Ключевые слова:  DVD диск

Автор(ы):  Малиновская Ольга Сергеевна

20 апреля 2008

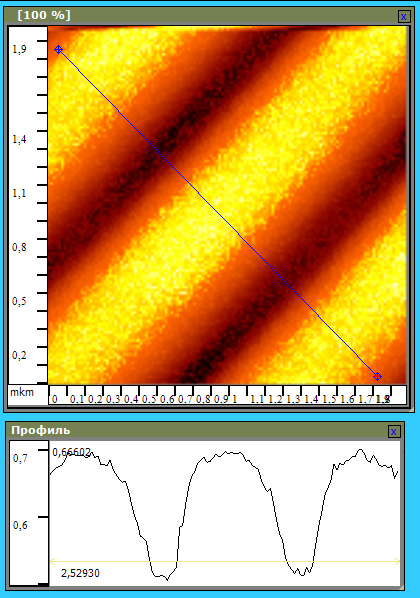

Всем известно, что информация на DVD-носителях прописывается по специальным дорожкам. Они и являются причиной интерференции поверхности диска. На сканирующем туннельном микроскопе "Умка" было получено увеличенное изображение дорожек.








Средний балл: 9.5 (голосов 16)




Комментарии
Палии Наталия, 27 мая 2008 15:48

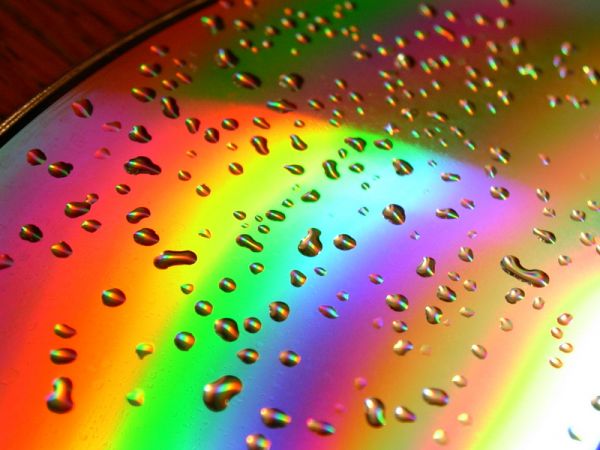

А что это за капельки на первом рисунке?
да просто вода. это иллюстрация дифракции, возникающей на диске за счет наличия таких вот микронных дорожек.
Галеев Камиль Римович, 05 июля 2008 14:53
Изображения получились довольно качественные. Жаль, что нет параметров, при которых производилось сканирование. интересно еще каким способом приготавливался образец. Хотелось тоже получить нечто подобное.
Сканирование проводилось при самых обычных параметрах - ток I = 0,5 nA и напряжении U = 0,5 V «на воздухе». Образец тоже очень просто готовился - диск нарезается на маленькие квадратики, потом снимается пластмассовый слой с каждого квадратика и сканируется обнажившаяся алюминиевая поверхность. Столь качественные снимки получились потому что сканировали зондом с нанотрубкой (тоже в нашей лаборатории сами производим).
Осьмушкин Дмитрий Юрьевич, 19 октября 2008 16:57
знакомая картинка, но качество-то какое! с обычной проволочки не получишь!
Я такие же снимки получал и без нанорубок, просто вольфрамовой иглой.
Ольга Сергеевна, вот коробочка для Вашего диска
Кстати, в призеры последнего конкурса NikonSmallWorld'2008 попала! А мы чем хуже?!
Спасибо за ссылочку! Только сейчас заметила :)
Обычным вольфрамовым тоже получала, но зонды с нанотрубками хранятся на пол года дольшн вольфрамовых, не окисляются...
на 3d выглядит очень эффектно
Макаров Эдгар Михайлович, 05 апреля 2009 08:38
красиво
Наглядно
Я обязательно сделаю что-нибудь подобное
Эти данные опубликованы:
Антоненко С.В., Малиновская О.С. Применение зондов с нанотрубками для оценки качества dvd-дисков. М: НИЯУ МИФИ, Научная сессия МИФИ-2010. Сборник научных трудов. Том 2. Физика квантовых гетероструктур. Физика и техника сверхпроводимости. Москва, 25-31 января 2010.
А вот вопрос: Вы получали на СТМ УМКА скан записанного DVD-R диска? Чтобы были видны "выжженные" лазером углубления? Мы просто получаем аналогичные изображения и не видно осоой разницы между записанным и просто отформатированным диском... А посмотрели на растровом - всё шикарно видно, все "0" и "1"
