Рис.1. а) Схема изготовления устройства (polymer blend-дополнительная полимерная смесь для увеличения эффективности устройства); b)фотография одного из устройств; c) прозрачность устройства и солнечный спектр.
Таблица 1. ФотоЭДС (Voc), ток короткого замыкания (Jsc) и сопротивление (Rs) при различных материалах буферного слоя.

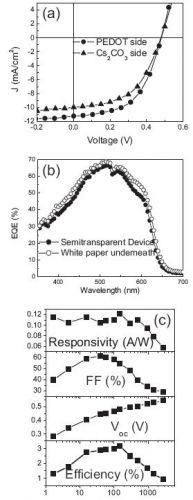

Рис.2 a) Фототок при облучении с лицевой и обратной стороны устройства, b) Внешний квантовый выход устройства с белым листом бумаги позади (для увеличения эффективности, отражённый свет опять попадает в устройство)и без него; c) фотоЭДС, фактор заполнения и эффективность такого рода устройств при освещении белым светом с интенсивностью 1-2000мВт/см2.

Гибкие солнечные батареи, изготовленные ламинированием

Ключевые слова:  альтернативная энергия, нанотехнологии, периодика, солнечный элемент

Опубликовал(а):  Смирнов Евгений Алексеевич

24 февраля 2008

Предполагается, что для более эффективного использования солнечной энергии можно создать устройство, состоящее из нескольких слоёв, каждый из которых поглощал бы только в определённой области спектра, оставаясь при этом прозрачным для остальных длин волн. Таким образом, солнечный свет, пройдя несколько таких слоёв, будет способен практически полностью превратиться в электрическую энергию.

Для изготовления таких батарей недавно был предложен новый процесс ламинирования. Он позволяет не только максимально упростить изготовление солнечных батарей, но и решить важнейшую задачу – обеспечение механического и электрического контакта между активным слоем и катодом.

Процесс изготовления таких солнечных батарей состоит из 3 частей (рис.1). На первой стадии две прозрачные подложки покрывают прозрачным проводником, таким, как ITO(оксид индия-олова), FTO(оксид олова, допированный фторидом) или каким-либо проводящим полимером. На второй стадии одну из подложек покрывают очень тонким буферным слоем Cs­2CO3. Этот карбонат выступает в качестве катода с низкой работой выхода (для сравнения см. таблицу 1). Третья стадия заключается в нанесении проводящего клея на другую пластинку. В качестве клея был взят полиэтилендиокситиофен:полистиролсульфонат с добавлением D-сорбита. Однако он не обладает достаточной проводимостью, поэтому для увеличения эффективности солнечной батареи применялся поли(3-гексилтиофен) - сложный эфир метил [6,6]-фенил-С61-маслянной кислоты, нанесенный слоем толщиной 20 нм. И, наконец, на последней стадии процесса проводилась, собственно, процедура ламинирования. После высушивания две пластинки были склеены вместе и прокатаны. В ходе прокатки две подложки нагревали до 105-120°С и затем выдерживали при этой температуре в течение 5-10 минут.

Проведённые исследования показали, что полученные таким образом батареи конкурентоспособны по сравнению с солнечными батареями, изготовленными по обычной технологии. Авторы работы уверены в том, что развитие данной технологии солнечных батарей позволит не только значительно уменьшить их стоимость, но и создать солнечные батареи с высокой прозрачностью для применения в самых различных отраслях науки и техники. Возможно, что именно этот метод станет основным для получения дешёвых, прозрачных и гибких солнечных батарей.
