Рис.1. SEM-изображение полидисперсных микросфер с диаметром от 0.5 до 5 микрон. Изображение-вставка демонстрирует микросферу диаметром 2 микрона идеальной сферической формы и с гладкой поверхностью.

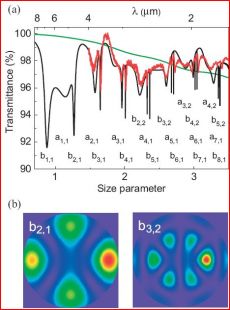

Рис.2. Оптические свойства поликристаллической кремниевой микросферы диаметром 1.885 микрон. a) Измеренная(красная) и рассчитанная(чёрная) коэффициенты пропускания построены в зависимости от длины волны и размерного фактора (πd/λ). Впадины на графике свидетельствуют о резонансах Ми или вкладе волн типа "шепчущая галерея". Индексы a и b определяют поперечные электрические и магнитные моды, соответственно. Для сравнения, на графике также представлен рассчитанный коэффициент пропускания для микросфер из оксида кремния (зелёная линия); b) Распределение интенсивности электрического поля для мод b2,1 и b3,2.
Рис.3. SEM-изображение "фотонной губки" площадью 1 см2 и толщиной 60 микрон. Она состоит из разупорядоченных сетей микросфер поликристаллического кремния различного диаметра. Изображение-вставка демонстрирует фрагмент древоподобной структуры.
Рис.4. Оптические свойства фотонной губки. Измерения коэффициента оптического пропускания через кремниевую подложку толщиной 0.5 мм (толстая линия) и через фотонную губку толщиной 13 микрон, которая была осаждена на кремниевую подложку (тонкая линия). Коэффициент пропускания построен в зависимости от длины волны. Фотонная губка, сформированная из микросфер поликристаллического кремния, имеет гаусовское распределение частиц по размерам (средний диаметр 1.8 микрон, стандартное отклонение 0.5 микрон). График разделён серой переходной зоной на две части, для коротких длин волн характерно рассеивание Ми, для более длинных волн – релеевское рассеивание. Пунктирные линии относятся к измерениям по пропусканию и рассчитанным значениям рассеивания для другой губки (толщиной 9 микрон), имеющей гаусовское распределение частиц по размеру (средний диаметр 1.5 микрон, стандартное отклонение 0.4 микрон).

Коллоидные частицы кремния: "фотонная губка"

Ключевые слова:  микросферы, периодика, фотоника, фотонная губка

Опубликовал(а):  Смирнов Евгений Алексеевич

01 февраля 2008

Авторы работы использовали метод химического осаждения из газовой фазы для получения сферических частиц аморфного кремния, которые затем подвергали отжигу при температуре 800°С в течение 1 часа при низком атмосферном давлении. Таким образом, получали сферические частицы размером от 0.5 до 5 микрон (рис.1), для которых были измерены коэффициенты пропускания в ближней инфракрасной области (рис.2), другие оптические свойства, а также проведены теоретические расчёты коэффициента пропускания и величины добротности для "фотонной губки" (рис.3), достигавшие в теории 6*105. Впадины на приведенном слева спектре свидетельствуют об оптическом резонансе кремниевых микрополостей (эффект "шепчущей галереи"). Авторы работы показали (рис.4), что при разных длинах волн рассеивание имеет различную природу (для больших длин волн – релеевское рассеивание, для более коротких волн – согласно нелинейной электромагнитной теории Густава Ми (1912 г.), граница находится между 10-25 микронами).

"Фотонные губки" на основе кремниевых поликристаллических частиц рассеивают свет в широком интервале длин волн. Учёные полагают, что "фотонные губки" найдут применение в фотогальванических батареях, химических сенсорах, в световых детекторах и излучателях.




Комментарии
А что такое "шепчущая галерея"?
Евгений Алексеевич, если честно, то сам не понял...лингво сказал, что "whispering gallery modes" это как раз волна типа шепчущая галерея, в инете я нашёл следующее WGMs-вогнутая поверхность, вдоль которой волна распространяется по рикошетируемой траектории.
Артюхов Василий Игоревич, 01 февраля 2008 12:45
"Эффект шепчущей галереи" - это вполне себе общепринятый термин, а вот слово "коллоидный" пишется-таки с двумя "л"... :)
Спасибо
а я разве с одной л написал, извините пожалуйста...
