Как известно, углеродные нанотрубки (УНТ) обладают внутренней полостью диаметром порядка нанометра, которая может быть заполнена атомами или молекулами различного типа. Необычные физико-химические свойства таких объектов и возможности их прикладного использования вызывают интерес, как с фундаментальной, так и прикладной точек зрения. В последние годы в число подобных объектов вошли, так называемые,
«стручки» (УНТ, заполненные молекулами фуллеренов).
Внутренняя структура стручков содержит необычный квантовый объект - одномерную цепочку молекул фуллеренов, которая не может быть реализована никаким другим способом, кроме как с использованием нанотрубки. Обычно основу стручка составляет одностенная нанотрубка, однако недавно группе исследователей из Университета Нагои (Япония) удалось получить новую разновидность стручка: двустенную нанотрубку, заполненную молекулами фуллеренов С60 либо С70.
Двустенные УНТ были получены в результате термического разложения СН
4 при температуре 900
оС над поверхностью катализатора на основе Fe/MgO в отношении 3:100. Оптимальная длительность процесса роста составляла 10 минут. Для очистки образца УНТ использовали многоступенчатую процедуру, включающую термическую обработку потоком воздуха 50 мл/мин при 450
оС в течение 10 минут, приводящую к удалению частиц аморфного углерода и промывание разбавленной кислотой для удаления остатков катализатора. В результате содержание двустенных УНТ в образце достигало 96%. Очищенные таким образом нанотрубки в течение часа отжигали на воздухе при 450

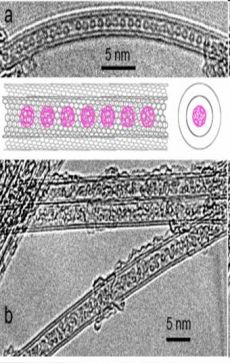

оС, что приводило к раскрытию их концов. Наблюдения, выполненные с помощью просвечивающего электронного микроскопа, показали, что диаметры нанотрубок лежат в диапазоне от 1 до 5 нм с максимумом в области 2–3 нм, при этом более 70% нанотрубок являются двустенными. Для получения стручков образцы УНТ выдерживали в течение 48 часов в стеклянной трубке вместе с фуллеренами при остаточном давлении 10-5 Торр и температуре 500
оС. Синтезированные стручки исследовали с помощью просвечивающего электронного микроскопа высокого разрешения, методами спектроскопии комбинационного рассеяния, рентгеновского дифракционного анализа, а также с помощью термогравиметрического анализа.
Как следует из наблюдений, молекулы фуллеренов находятся не только во внутренней полости УНТ, но также прикреплены к их наружной поверхности. Это изменяет характерные частоты в спектре комбинационного рассеяния, сдвигая их в синюю область. Результаты термогравиметрических исследований указывают на повышенную термическую стабильность двустенных стручков по сравнению с двустенными УНТ. Так, температура сгорания стручка (C60)n DWNT составляет 636,2
оС, в то время как, соответствующая величина для исходной двустенной нанотрубки составляет 581,8
о С. Степень заполнения нанотрубок молекулами фуллеренов, оцененная на основании результатов термогравиметрического анализа, составляет около 75%.
G. Ning et al. Chemical Physics Letters 441, 94, 2007.
А.В. Елецкий
